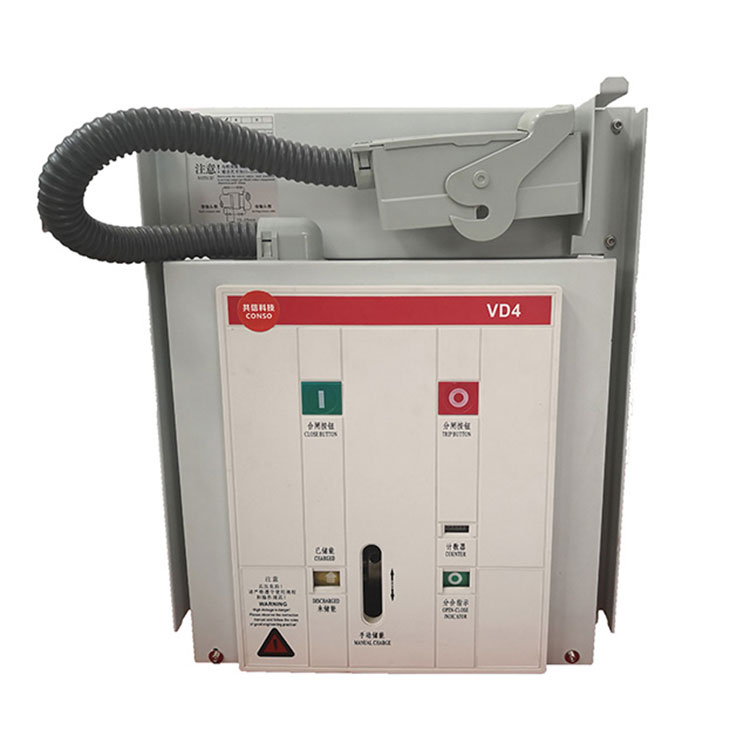

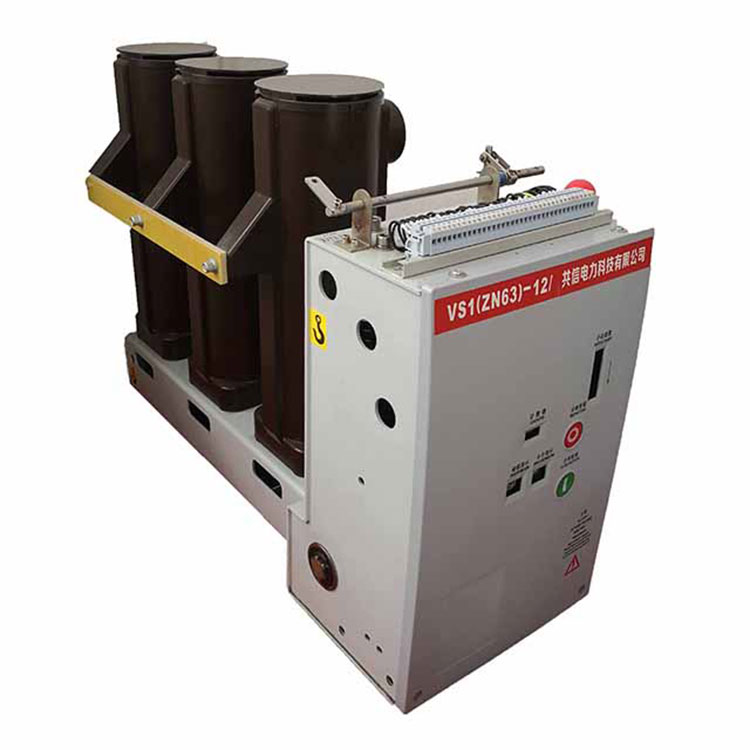

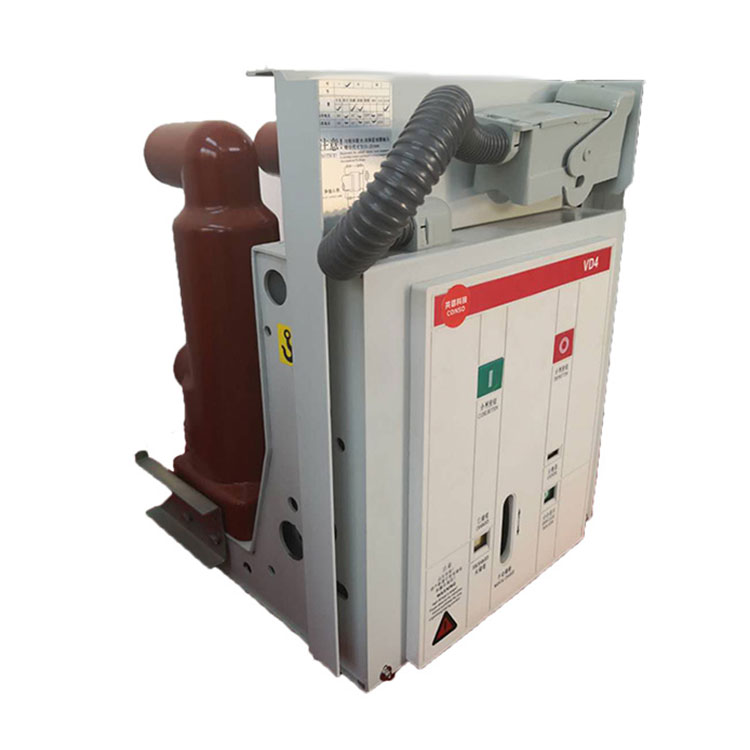

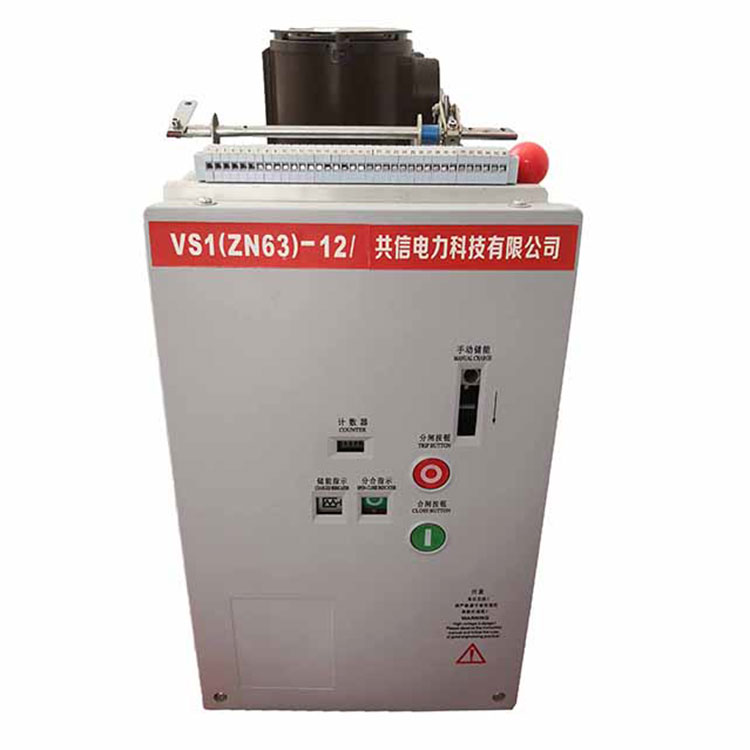

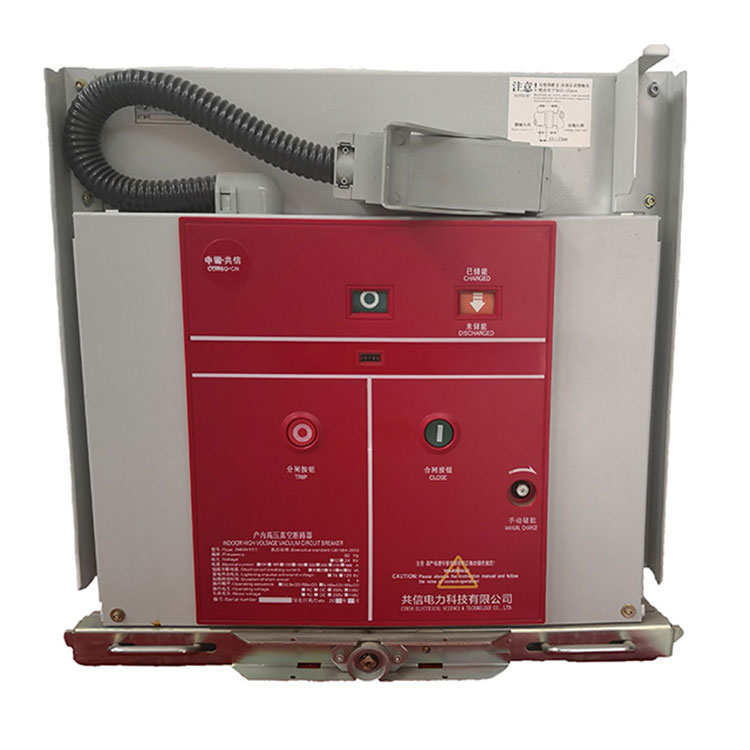

El disyuntor en vacío de media tensión VS1-12 se alimenta de la energía almacenada en el mecanismo de resorte durante la operación de cierre. El mecanismo de almacenamiento de energía puede ser accionado por una fuente de energía externa o manualmente con una manija de almacenamiento de energía. Una vez almacenada la energía, un indicador de almacenamiento de energía muestra "energía almacenada". Simultáneamente, un interruptor de almacenamiento de energía desconecta la alimentación del motor de almacenamiento de energía, poniendo el disyuntor en estado cerrado. Durante la operación de cierre, ya sea que se presione manualmente el botón "cerrar" o que la operación remota active la bobina electromagnética de cierre, el disyuntor se puede cerrar. Una vez completada la operación de cierre, el indicador de almacenamiento de energía y el interruptor de almacenamiento de energía se reinician y se restablece la potencia del motor. Luego se vuelve a energizar el motor. El indicador de cierre muestra "cerrar" y los contactos del interruptor auxiliar cambian de posición. En la operación de apertura, ya sea que se presione manualmente el botón "abrir" o que la operación remota active la bobina electromagnética de cierre, se puede abrir el disyuntor. Una vez completada la operación de apertura, el indicador de apertura muestra "abierto" y los contactos del interruptor auxiliar cambian de posición. Simultáneamente, durante la operación de apertura, un contador avanza de uno en uno, pudiendo observarse el número correspondiente a través de una ventana de observación del panel.

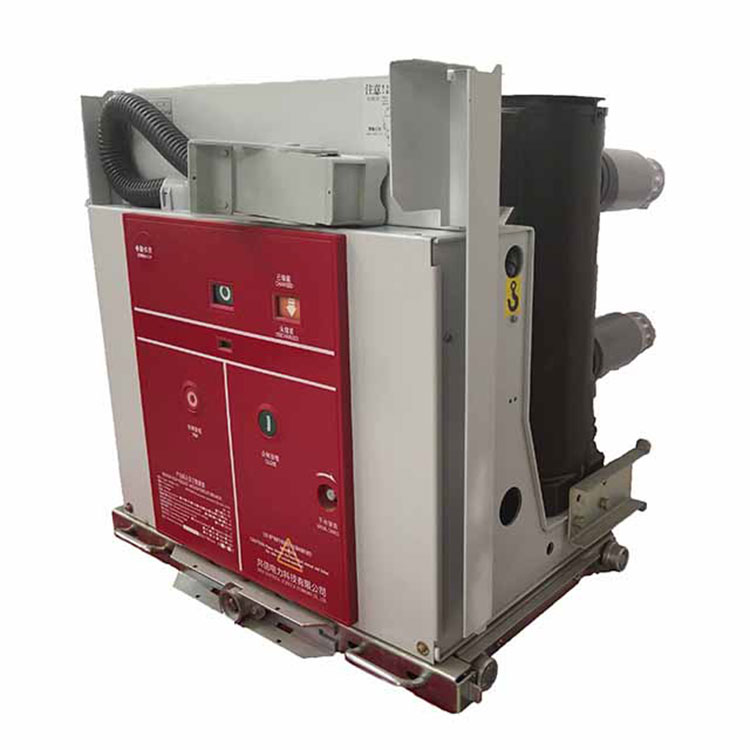

Montaje lateral
|
![]()
Cilindro aislante
|
![]()
ElencoPolo
|
AsambleaÁrea |
ComponentesZona de almacenamiento |
