11kv 630a disyuntor de vacío de 11 kilovoltios Vcb

Conso Electrical Science and Technology Co., Ltd. es un fabricante de mediana escala que produce disyuntores de vacío, subestaciones compactas y transformadores de distribución. Para producir un disyuntor de vacío confiable, Conso Electrical toma en serio el material entrante de un disyuntor de vacío, especialmente para clientes en el extranjero. Cada uno de los disyuntores de vacío 11kv 630a 11 kv vcb ejecutará una serie de pruebas hasta alcanzar el requisito.

Enviar Consulta

Descripción del Producto

Aprovechando nuestra amplia experiencia en fabricación, Conso se enorgullece de ofrecer una gama diversa de VCB (disyuntor de vacío) de 11 kV 630 A. Para mantenerse al tanto de los últimos avances en este campo dinámico, le recomendamos que agregue nuestro sitio web a sus favoritos. Nuestra plataforma, que se actualiza periódicamente, sirve como un recurso valioso que brinda las últimas noticias e información sobre el mundo de los disyuntores en vacío VCB de 11 kV y 630 A. Confíe en Conso para ofrecer no solo productos confiables sino también información actualizada que se alinee con el panorama cambiante de la industria de la energía eléctrica. Manténgase conectado para conocer actualizaciones y avances continuos en el ámbito de la tecnología VCB de 11 kV.

Video

Disyuntor de vacío 11kv 630a 11 kv vcb Introducción

El disyuntor de vacío 11kv 630a 11 kv vcb es una aparamenta interior de un sistema de alimentación trifásico de CA de 50 Hz con una tensión nominal de 12 kV, que se utiliza como unidad de protección y control de equipos de redes eléctricas y equipos eléctricos de empresas industriales y mineras. Es adecuado para lugares que requieren operación frecuente bajo corriente de trabajo nominal o corriente de cortocircuito de interrupción múltiple. El disyuntor adopta el diseño todo en uno del mecanismo operativo y el cuerpo del disyuntor, que puede usarse como una unidad de instalación fija o puede equiparse con un mecanismo de propulsión especial para formar una función de unidad de carro de mano.

11kv 630a 11 kv vcb disyuntor de vacío Parámetro técnico:

NO.	Artículo	Unidad	Parámetro
1	Tensión nominal	kV	12
2	Tolerancia nominal de voltaje de impulso de iluminación	kV	75
3	1 min Frecuencia Voltaje	kV	42
4	Tolerancia de frecuencia de la tensión del circuito secundario (1 min)	V	2000
5	Número de ruptura de corriente nominal de cortocircuito	Veces	50
6	Frecuencia de alimentación de 1 min.	EL	42/48
7	Tensión soportada del impulso del rayo (pico)	EL	75/85
8	Corriente de ruptura nominal de cortocircuito	EL	20/25	31.5	40
9	Corriente nominal	A	630 1250	630/1250	1250/1600
10				1600/2000	2000/2500
11				2500/3150	3150/4000
12	Estabilidad térmica nominal de la corriente (RMS)	ka	20/25	31.5	40
13	Corriente nominal de estabilidad dinámica (pico)	ka	63	80	100
14	Corriente nominal de cierre de cortocircuito (pico)	ka	63	80	100
15	Secuencia operativa nominal		O-0.3s-CO-180s-CO
16	Secuencia operativa nominal		O-180s-CO-180s-CO
17	Vida mecánica	Veces	10000

Disyuntor en vacío CONSO·CN 11kv 630a 11 kv vcb Detalle:

Montaje lateral

Cilindro aislante

ElencoPolo

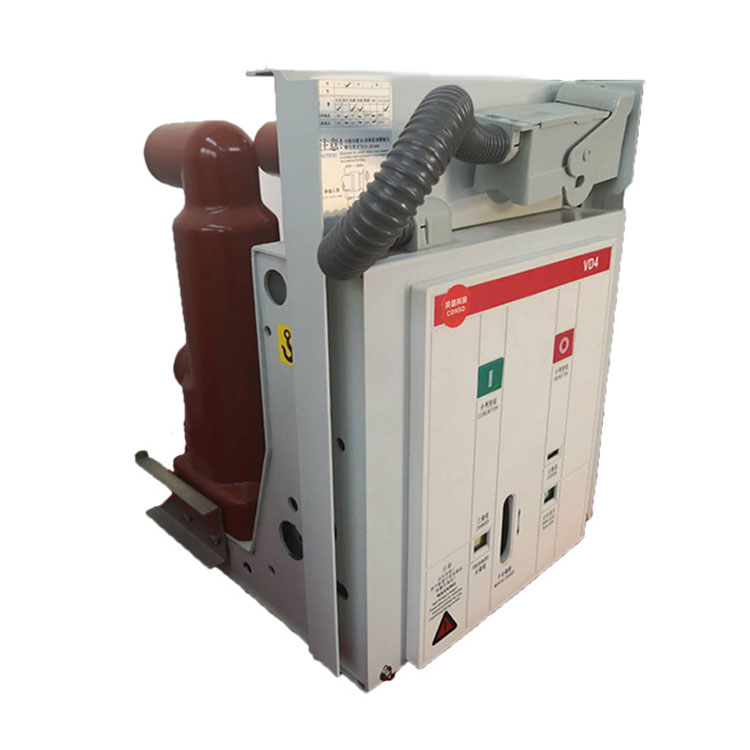

"VCB de poste fundido":El término "poste fundido" denota la utilización de fundición de resina epoxi para mejorar la resistencia mecánica y la clase de aislamiento efectivo, para evitar arcos eléctricos o seguimiento entre fase a fase y fase a tierra.

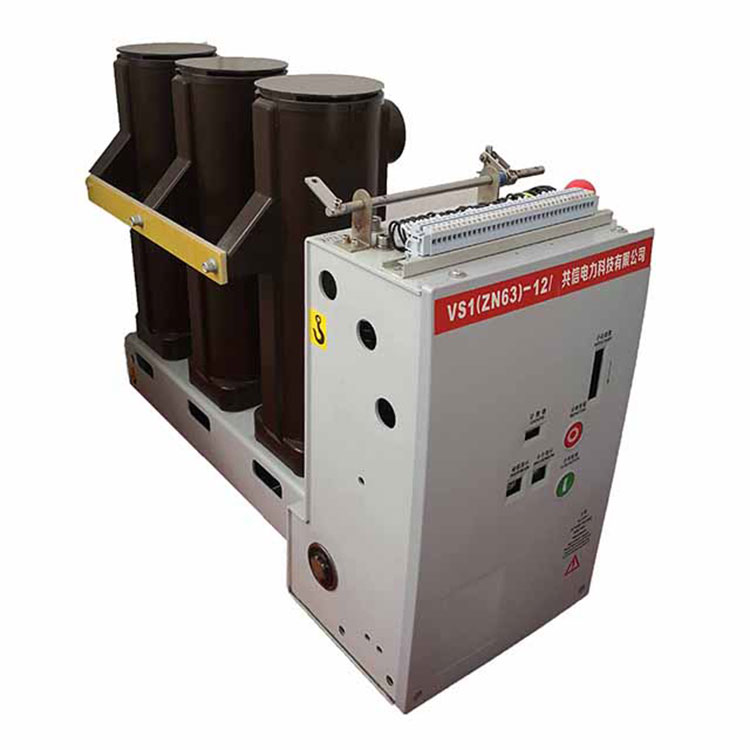

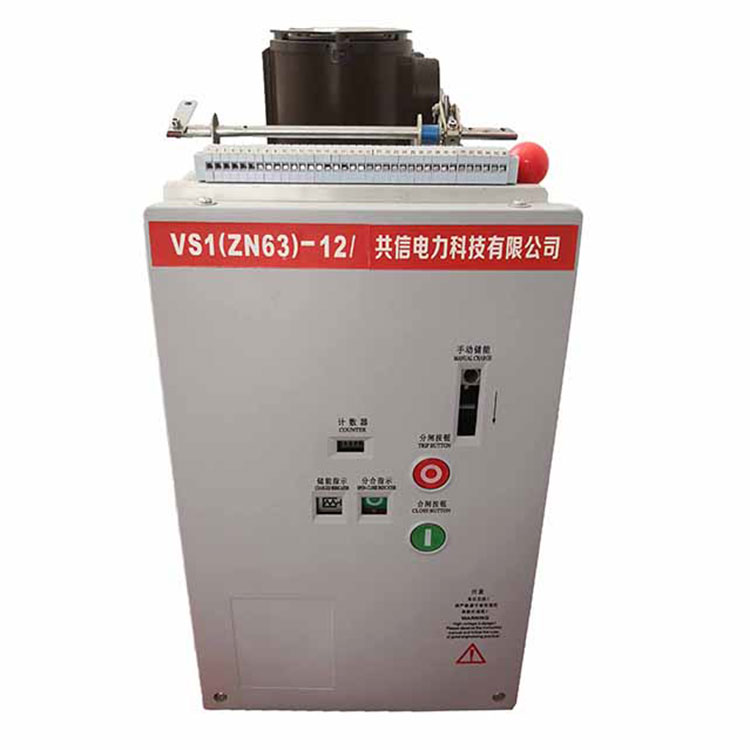

"VCB de montaje lateral":El descriptor "montaje lateral" significa que el interruptor está colocado en posición vertical, lo que da como resultado un disyuntor en vacío que es más largo pero de dimensiones más planas. Este diseño satisface los requisitos de las configuraciones de aparamenta, como los paneles de interruptores de carga SF6.

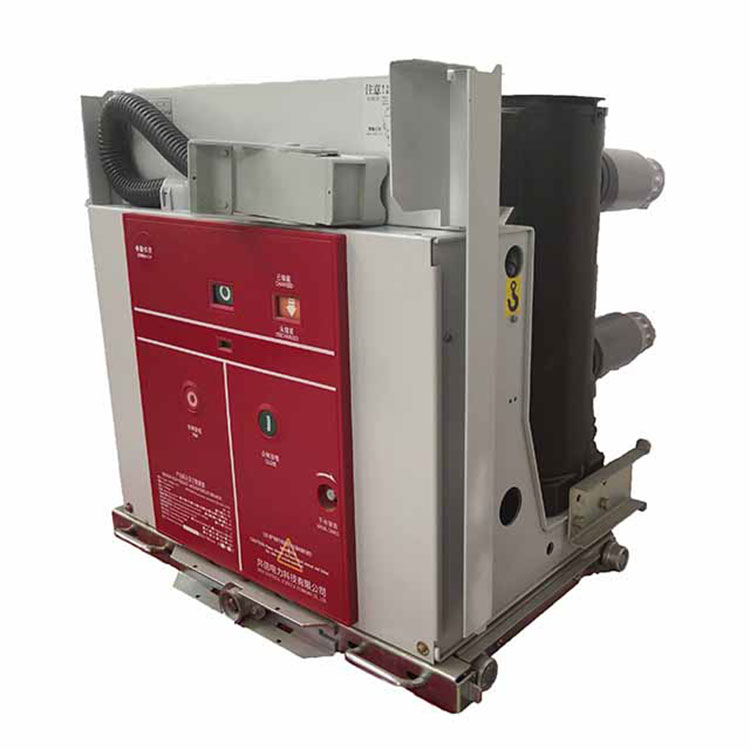

"Cilindro aislante VCB": La designación "cilindro aislante" apunta a la forma del material aislante de las botellas. La instalación horizontal se emplea comúnmente, alineándose con el diseño del panel eléctrico de media tensión como tendencia económica.
