Disyuntor de vacío 33 35 kv 33kv vcb

Conso Electrical Science and Technology Co., Ltd, tiene más de décadas para producir equipos eléctricos de 10 kv a 35 kv, como disyuntores de vacío vcb de 35 kv y transformadores de distribución. Conso Elecrrical también es un fabricante de subestaciones compactas de 35 kv. Realizar un disyuntor en vacío de 35 kv calificado. La empresa selecciona los componentes principales de grandes corporaciones. La empresa es estricta en cumplir los requisitos de ISO9001 e ISO14001 para prometer a los clientes tener una experiencia de usuario fluida.

Enviar Consulta

Descripción del Producto

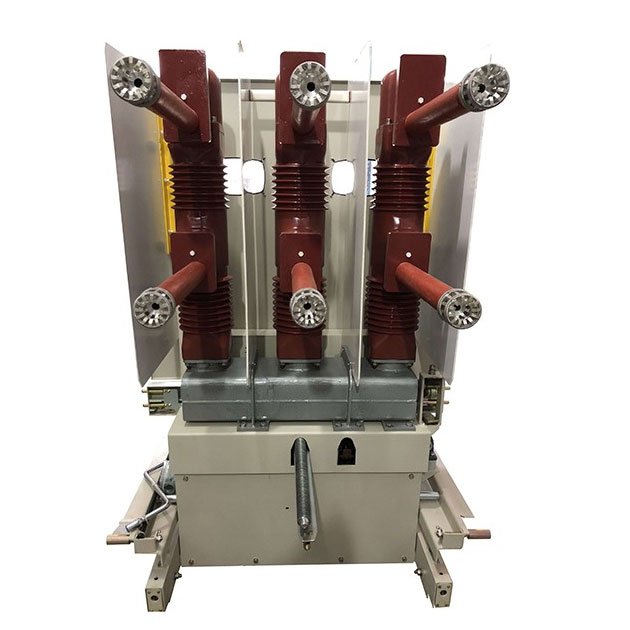

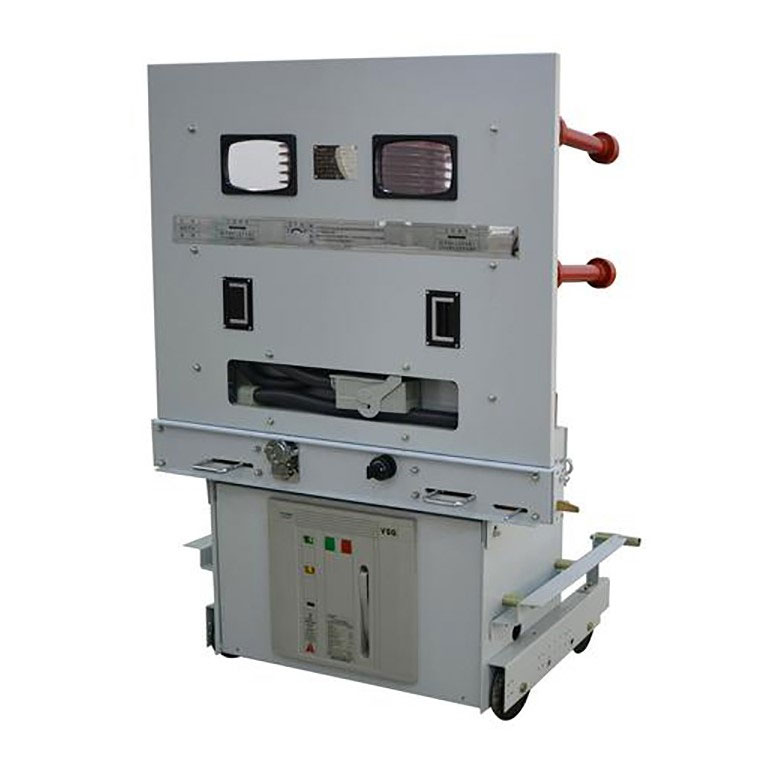

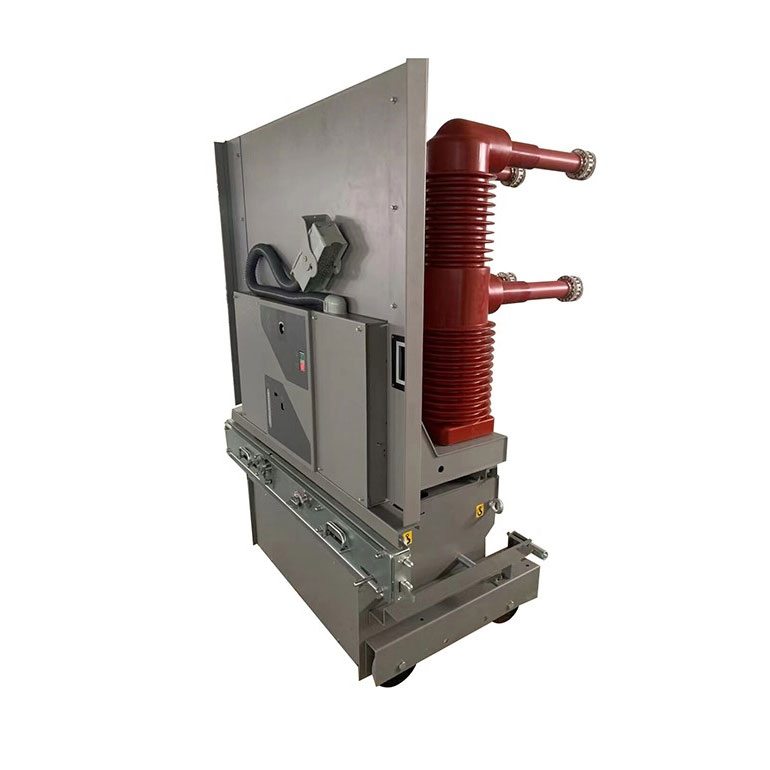

Características estructurales del disyuntor de vacío 33 35 kv 33kv vcb

1. El disyuntor adopta un diseño integrado y modular, presentando una estructura general simple y racional. Está dispuesto en una configuración superior-inferior, con la cámara de extinción de arco ubicada en la parte superior y los componentes de enclavamiento y operación debajo. Al utilizar un mecanismo operativo neumático de resorte dedicado, no requiere ajuste, lo que garantiza un funcionamiento estable y confiable.

2. Las cámaras de extinción de arco al vacío para los circuitos conductores trifásicos del disyuntor están dispuestas dentro de un cilindro aislante sellado. El cilindro aislante está construido utilizando materiales con propiedades electromecánicas confiables y un proceso maduro de fundición al vacío. Esto no sólo mejora significativamente el rendimiento del aislamiento de la interfase, sino que también protege cada circuito de fase de condiciones externas adversas, evitando que entren polvo y objetos extraños en el circuito conductor principal y reduciendo el tamaño total del disyuntor.

3. El disyuntor emplea la última estructura de campo magnético longitudinal tipo bobina de diseño nacional para la cámara de extinción de arco al vacío. Cuenta con una carcasa cerámica y materiales de contacto de cobre y cromo, lo que ofrece un tamaño compacto, alto nivel de aislamiento, gran capacidad de extinción de arco, larga vida eléctrica y excelente rendimiento en apertura y cierre bajo corrientes de cortocircuito.

33 35 kv 33kv vcb Disyuntor de vacío Parámetro técnico:

Artículo		Unidad	Valor
Tensión nominal		kV	40.5
Frecuencia nominal		Hz	50
Corriente nominal		A	1250	1600	2000
Nivel de aislamiento nominal	1 Tensión soportada de frecuencia eléctrica mínima	kV	95
	Tensión soportada de impulso de rayo (pico)	kV	185
Corriente nominal soportada de corta duración		EL	25/31,5
Corriente nominal de cierre de cortocircuito		EL	90
Corriente nominal de corte en cortocircuito		EL	80
Duración nominal del cortocircuito		s	4
Corriente pico nominal soportada		EL	80
Secuencia de operación nominal			O-0.3s-CO-180s-CO
tiempo de descanso		s	40 a 85
Hora de cierre		s	50 a 85
Vida mecánica		Veces	10000
Tiempos de corte de la corriente de corte nominal de cortocircuito		Veces	20
Motor de almacenamiento de energía de capacidad nominal		Kva	375
Motor de almacenamiento de energía de voltaje nominal		V	220/110
Tiempo de almacenamiento de energía		s	≤15
