Transformador montado en plataforma solar

El producto eléctrico solar ha experimentado una demanda cada vez mayor desde 2018. Sin embargo, Conso Electrical Technology and Science Co., Ltd. desarrolló el transformador montado en plataforma solar en el año 2012 como una fabricación de transformador montado en plataforma y subestación compacta. Debido a las ventajas, Conso Electrical obtiene valiosas asociaciones del mercado nacional y extranjero. Durante esos años, Conso Electrical ha producido y suministrado transformadores montados en paneles solares a Myanmar, Papua Nueva Guinea, la República de Chad, etc.

Enviar Consulta

Descripción del Producto

Video

Transformador montado en plataforma solar Introducción:

Introducción de producto para transformador montado en plataforma solar:

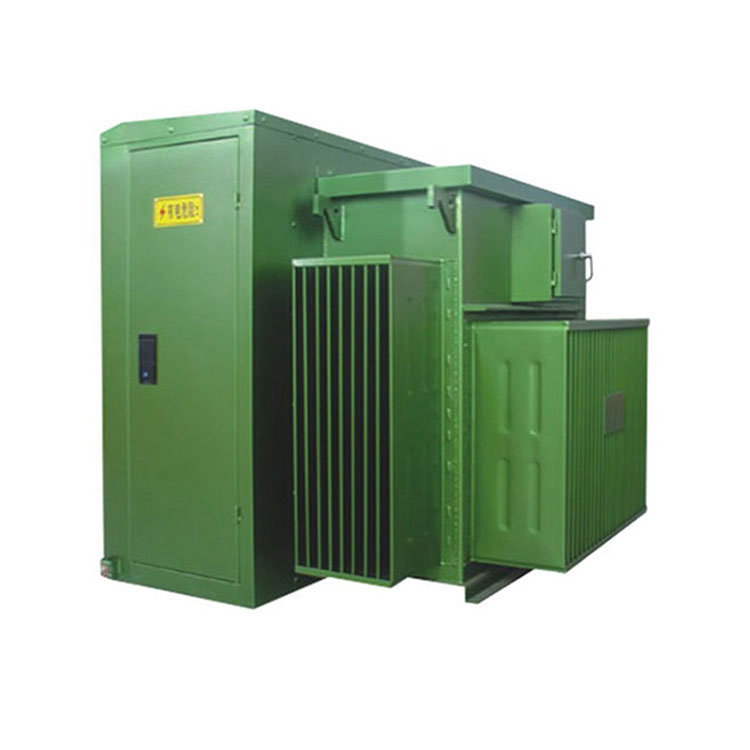

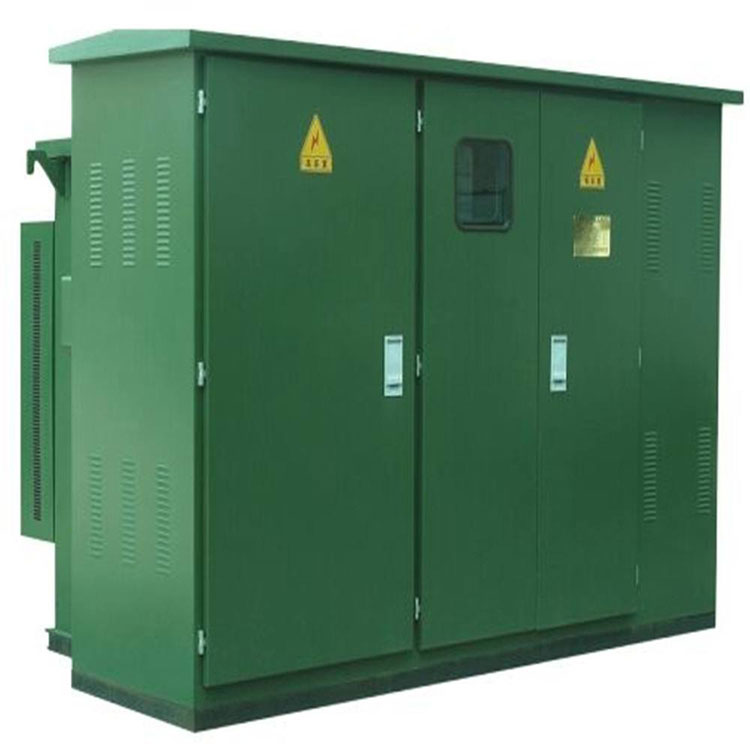

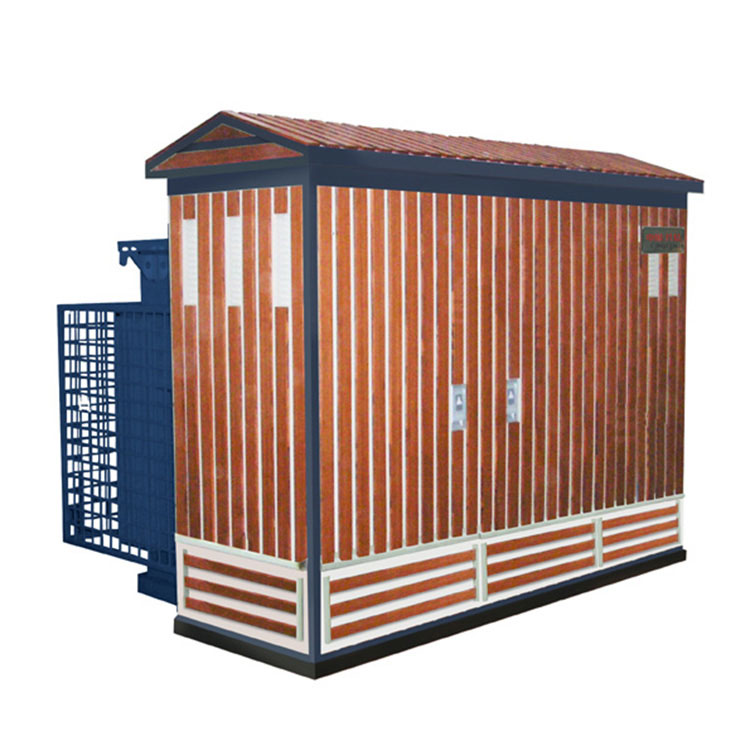

El transformador de potencia montado en plataforma solar serie ZGS11 es un transformador combinado que integra fusibles de alto voltaje, interruptores de carga de múltiples posiciones y cambiadores de tomas sin carga como componentes internos del transformador. Estos componentes se instalan dentro del tanque de aceite del transformador y el equipo completo de bajo voltaje se instala externamente. Se utiliza en sistemas de generación de energía fotovoltaica para elevar el bajo voltaje (0,69 kV, 0,27 kV o 0,315 kV) generado por el inversor al voltaje del sistema de red (10 kV o 35 kV) para la conexión a la red. El transformador es generalmente un transformador sumergido en aceite con doble división o doble devanado, y el interruptor de alto voltaje es un interruptor sumergido en aceite.

Características del transformador solar montado en plataforma:

Los estándares de diseño cumplen con los requisitos de GB/T10217-2013 y GB/T6451.

Todas las partes vivas están encerradas dentro del recinto, sin partes vivas expuestas. Cuenta con una estructura completamente sellada y aislada, lo que elimina la necesidad de distancias de aislamiento y garantiza una protección de seguridad personal confiable. Dado que todos los componentes activos en el lado de alto voltaje están sellados dentro del tanque de aceite, no hay partes vivas expuestas, lo que lo hace seguro y previene eficazmente la intrusión de animales pequeños.

La subestación de estilo americano se puede integrar en un sistema de suministro de energía de red de bucle, formando un sistema de suministro de energía de red de bucle con cajas de red de bucle tipo gabinete o cajas de derivación de cable. También se puede configurar como tipo terminal.

Tiene un tamaño compacto y un tamaño reducido. Cuenta con radiadores con aletas para disipar el calor y se pueden agregar ventiladores opcionales. Funciona silenciosamente. En el mismo nivel de voltaje y capacidad de un sistema de distribución, nuestra subestación de estilo americano tiene sólo un tercio del tamaño de los transformadores de estilo europeo.

Tiene un diseño compacto y rentable. Todos los componentes están colocados firmemente dentro o sobre el gabinete del transformador, eliminando la necesidad de equipo auxiliar adicional. El lado de alto voltaje utiliza fusibles enchufables como protección, lo que hace que el mantenimiento, la operación y el mantenimiento sean convenientes. Los disyuntores laterales de bajo voltaje son fijos, lo que garantiza conexiones seguras y confiables y una gran estabilidad.

El transformador sumergido en aceite tiene una mayor capacidad de sobrecarga, baja descarga parcial, alto nivel de aislamiento, bajo nivel de ruido y una larga vida útil del producto.

La subestación transformadora tipo pedestal incluye una sala de transformadores de control (auxiliar), que puede convertir el voltaje generado por el inversor en energía de red (monofásica de 220 V, trifásica de 380 V) para suministrar equipos auxiliares y otros dispositivos de iluminación, asegurando una operación confiable. de la subestación tipo pedestal.

El lado de bajo voltaje cuenta con protectores contra sobretensiones específicos para energía fotovoltaica, que brindan protección especializada contra armónicos, sobretensión, interferencias y otros problemas del inversor.

El transformador tipo pedestal puede equiparse con un dispositivo inteligente de monitoreo y control integral (protección integrada o protección de relé) según lo necesite el usuario para monitoreo y operación remotos.

Parámetro técnico del transformador montado en plataforma solar:

Capacidad nominal:	200 kva dos 1600 kva;
Voltaje primario:	10kV, 11kV, 15kV, 30 kV, 33 kV o depende;
Voltaje secundario:	400V, 800V, 1000V o depende;
Aumento de la temperatura:	55K/65K (máximo de petróleo/promedio de liquidación);
Tasa de protección:	IP68 para tanque de transformador, IP54 para gabinete;
Eficiencia:	según requerimientos;
Altitud:	no exceder los 2000 m sobre el nivel del mar;
Material de aislamiento:	25# 45# Aceite mineral;
Corriente de ruptura nominal:	40KA;
Corriente nominal del fusible:	20 A a 100 A.
