Transformador tipo pedestal 2000 2500 Kva

Un transformador tipo pedestal de 2000 2500 kva generalmente está diseñado para demandas de electricidad intensas, como centros de datos, grandes edificios comerciales e instalaciones industriales. Conso Electrical Technology and Science Co., Ltd. es una de las primeras empresas manufactureras en China en producir transformadores tipo pedestal de 10 a 35 kv. Para ensamblar transformadores tipo pedestal de gran capacidad, Conso Electrical tiene una política bien desarrollada para controlar la calidad y los costos. La empresa adopta los costos de materiales como precio de compra actual para ofrecer a los clientes una solución económica de transformadores tipo pedestal.

Enviar Consulta

Descripción del Producto

Video

Transformador de montaje en plataforma 2000 2500 kva Introducción:

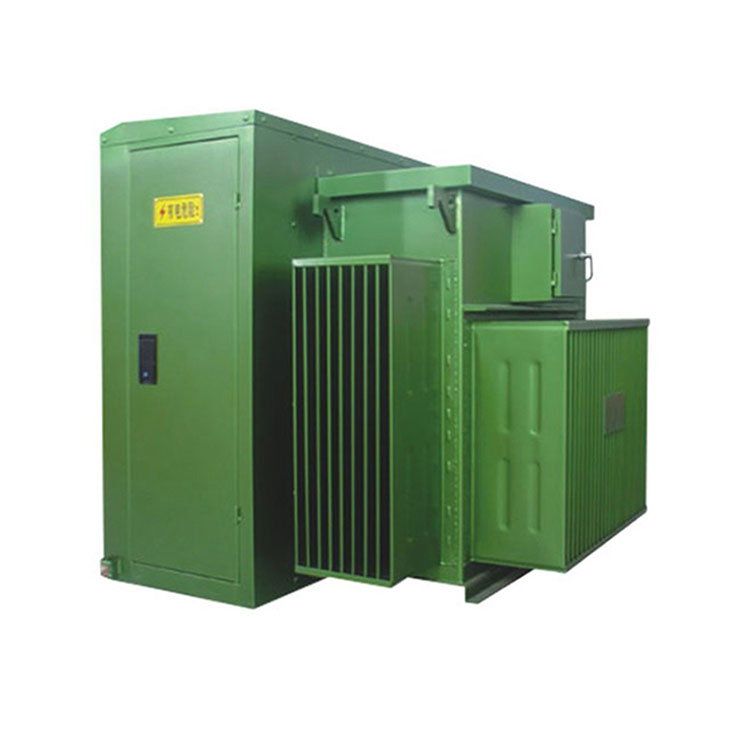

Los transformadores tipo pedestal de estilo americano constan principalmente de dos partes: la parte frontal incluye compartimentos de operación de alto y bajo voltaje, que también abarcan las manijas para los interruptores de carga, terminales de alto y bajo voltaje, interruptores cambiadores de tomas y manijas de operación de fusibles enchufables. así como válvulas de presión, medidores de temperatura del aceite, indicadores de nivel de aceite, puertos de llenado de aceite, válvulas de drenaje y más. La parte trasera incluye un gabinete sumergido en aceite, radiadores, devanados del transformador, núcleo de hierro, interruptor de carga de alto voltaje y fusibles protectores, todo ubicado dentro de un tanque de almacenamiento de aceite. El gabinete utiliza pernos ocultos de alta resistencia y juntas de goma resistentes al aceite para sellar la tapa de la caja. Es una estructura completamente cerrada capaz de soportar una presión manométrica aproximada de 0,5 kg/cm2. El diseño del gabinete toma en consideración los requisitos de drenaje, seguridad y facilidad de operación, y solo se puede acceder al compartimiento de bajo voltaje antes de abrir el compartimiento de alto voltaje.

Los transformadores tipo pedestal estilo americano utilizan un esquema de conexión Δ/Y○. Debido a que las corrientes de secuencia cero y de tercer armónico circulan dentro del circuito cerrado del devanado de alto voltaje, el potencial magnético total de secuencia cero y de tercer armónico en cada columna del núcleo de hierro es casi cero. Por lo tanto, el potencial del punto neutro del lado de baja tensión no se desplaza, lo que garantiza tensiones de fase de alta calidad. De manera similar, como las corrientes del rayo también pueden fluir dentro del circuito cerrado del devanado de alta tensión, el potencial magnético total de las corrientes del rayo en cada columna del núcleo de hierro es casi cero, lo que elimina las sobretensiones tanto en las transformaciones directas como en las inversas y garantiza un buen rendimiento de la protección contra rayos.

Transformador de montaje en plataforma 2000 2500 kva Parámetro técnico:

Número de modo:	ZGS11-2500, ZGS11-2000;
Capacidad nominal:	2000 2500 kva;
Voltaje primario:	11 13,8 15 kV o depende;
Voltaje secundario:	0,22 kV, 0,415 kV o depende;
Tasa de protección:	IP68 para tanque de transformador, IP54 para gabinete;
Impedancia:	5%±10%;
Tipo de aislamiento:	sumergido en aceite;
Tensión soportada de frecuencia de potencia:	35kV;
Tensión soportada de impulso de iluminación:	75kV;
Corriente de ruptura nominal:	50KA.
