Mejor saber a la unidad principal de anillo completamente relleno de gas SF6

1. Características principales de la tabla de interruptores aislados de gas SF6:

Agua de interruptores aislados de gas  adopta SF6 como el medio de aislamiento principal en una unidad principal de anillo de 10kV a 35kV. En la construcción de la urbanización, la unidad principal del anillo lleno de gas completo SF6 tiene los beneficios de significación en el diseño compacto y modular. Adopta ampliamente sobre la red eléctrica urbana, el transporte ferroviario, la nueva industria energética y las empresas industriales.

1.1 El diseño modular de la tabla de interruptores aislados de gas SF6

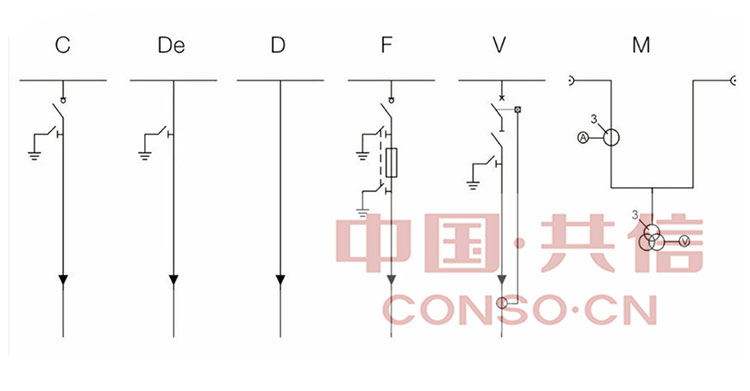

ElUnidad principal del anillo SF6  Principalmente tiene C (panel de interruptor de cable), V (panel de interruptor de circuito de vacío), D (panel de conexión de cable directo), DE (conexión de cable directo con panel de conexión a tierra), F (panel de desconexión de fusiones de interruptor) y M (panel de medición).

En casos reales, la unidad C y V ofrece el control y la protección para la entrada de alimentación del cable de entrada y salida. Además de la función de la operación de carga, la unidad V tiene más función al cortar la corriente del cortocircuito y la corriente de carga. La unidad M equipa la medición de CT y PT, y el medidor de energía. Normalmente, tiene un ancho de 800 mm que es el mismo que unKyn28-12. La unidad D y DE se usa para elevar la altura del cable desde el suelo hasta la parte superior de la unidad principal del anillo SF6. Además, la unidad F también se usa en la entrada y la protección de la salida, pero los usuarios de terminal prefieren adoptar la unidad V en lugar de la unidad F, ya que el engranaje de control es más complejo.

1.2 El diseño compacto de SF6 Gas Aislante de interruptores

Normalmente, la dimensión de una unidad C o V es W*H*D = 371*1800*750 (mm), sin embargo, un panel de entrada o salida de un Kyn28-12 es W*H*d = 800*2300*1500 (mm). No tiene dudas de que la unidad principal del anillo SF6 tiene más competitivo en logística y costos de la tierra. Además, una tabla de conmutación aislada de gas SF6 tiene un costo de material más bajos que un Kyn28-12 como diseño compacto.

2. Estructural S Cheme de una tabla de interruptores aislados de gas SF6

   En una tabla de interruptores con aislamiento de gas, tiene principalmente tanque de gas SF6, interruptor principal y interruptor, sistema de barra colectiva, engranaje de control y sistema de protección y control secundario.

   El tanque de gas SF6 adopta el acero inoxidable 201 o 304, de los cuales la tasa de fuga anual es inferior al 0.1%, que está diseñada como completamente sellada y aislada. Asegura un servicio sin mantenimiento durante más de 30 años.

   Es similar como unAgua aislada de aire  Que el interruptor principal y el interruptor en un panel de entrada y salida es el interruptor de la conexión a tierra, el interruptor de desconexión, el interruptor de carga y el interruptor de circuito de vacío para el control y la protección de los sistemas de energía.

   En un tanque SF6 común, podría integrar 7 unidades modulares en la mayor parte de un sistema de cuadrícula de potencia de 10 kV. De lo contrario, es necesario un cable de conexión y un enchufe de cable para extensiones. Sin embargo, en un tanque común, las unidades modulares están conectadas por la barra colectiva de cobre.

   El sistema de control y protección secundario tiene la función de monitorear el voltaje de valor y la corriente para proteger la unidad principal del anillo SF6 de la falla del sistema. Mientras tanto, también admite la automatización, el control remoto, la adquisición de datos y el acceso al sistema SCADA. Además, la unidad principal del anillo SF6 también proporciona una fuente de alimentación auxiliar para garantizar un funcionamiento normal de control y transmisión de señal.

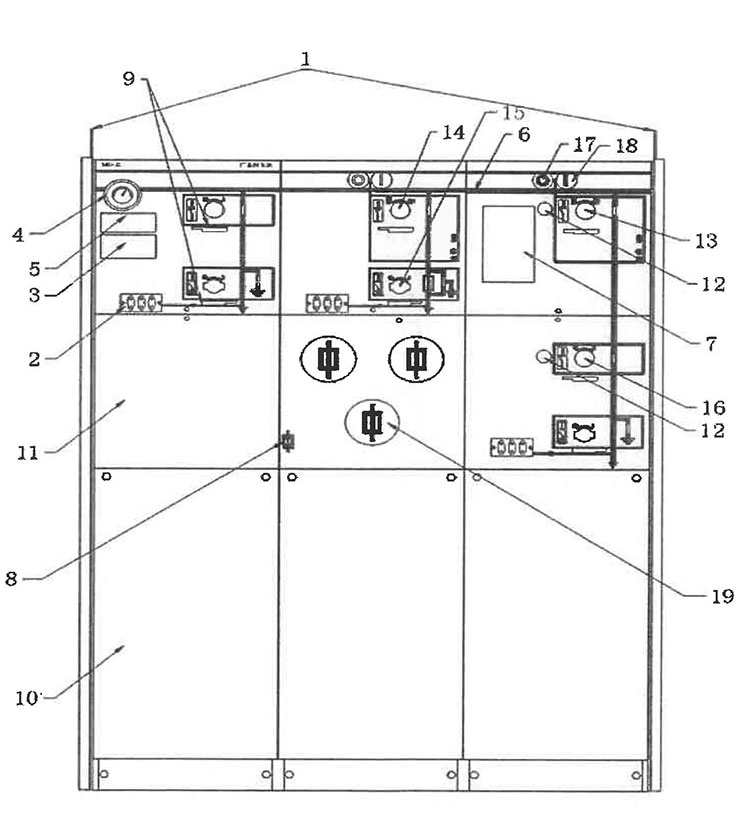

2.1 SF6 Gas aislada S BITCHGEAR S TRUCTURA D IAGRAM:

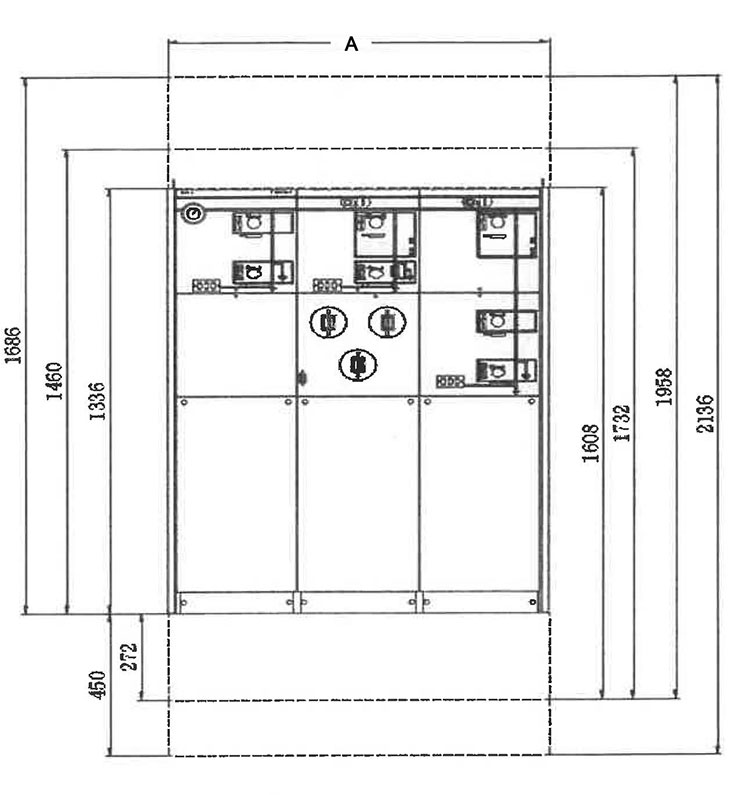

2.2 Dimensiones externas de una unidad principal del anillo SF6:

2.3 SOLUCIÓN ESTÁNDAR y EXTENSIÓN MODULAS:

3. Parámetro de SF6 Gas Aislante de interruptores
