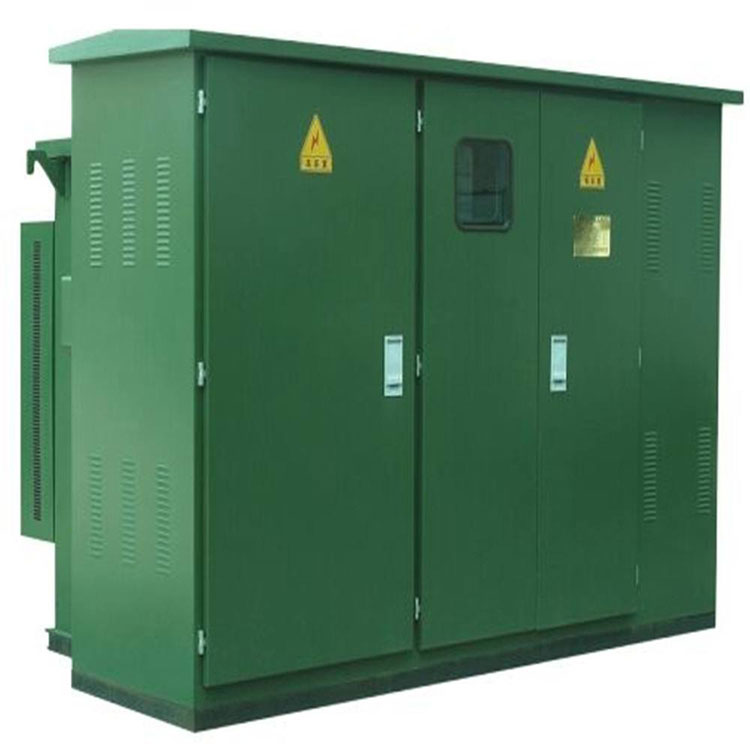

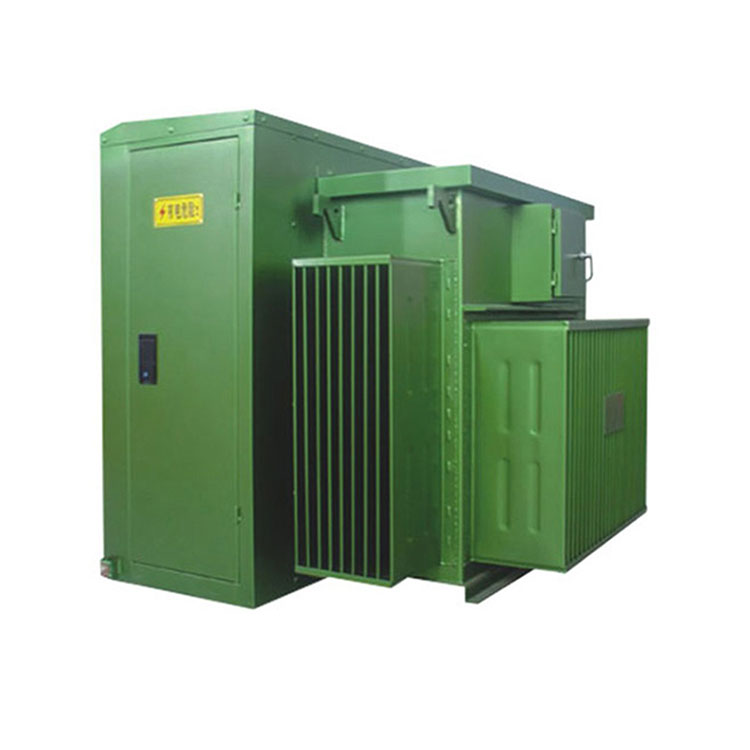

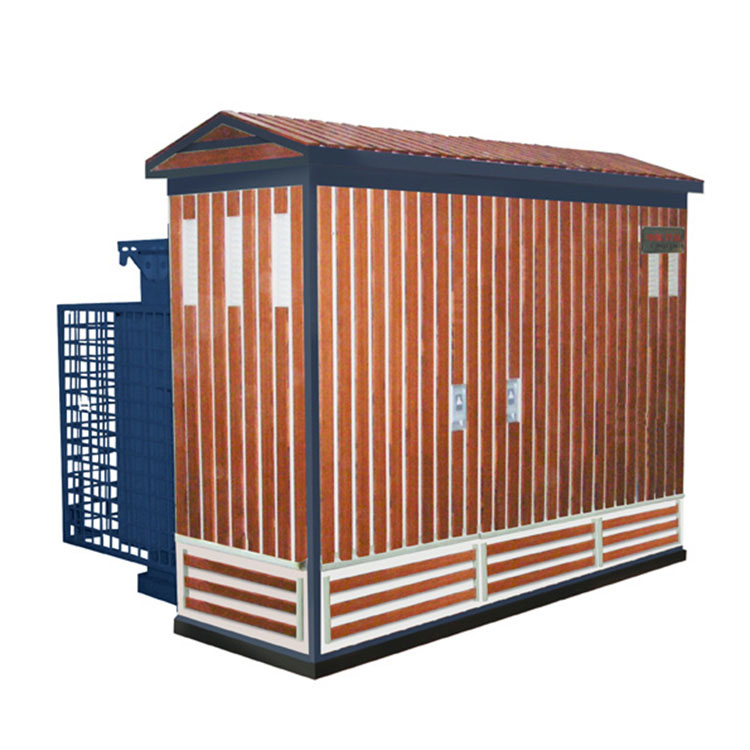

Transformador montado en plataforma de 750 Kva

Normalmente, se diseña ampliamente en un transformador montado en plataforma cuya capacidad nominal es 400 500 630 y 800 kva. Sin embargo, como fabricante experimentado y profesional, Conso Electrical Technology and Science Co., Ltd. podría diseñar y ensamblar el transformador montado en plataforma con clasificación de capacidad no estándar, como el transformador montado en plataforma de 750 kva. Conso Electrical ensambla transformadores tipo pedestal cumpliendo con todas las especificaciones solicitadas por el cliente. El primer objetivo de Conso Electrical es brindar una experiencia de usuario fluida a través de cada transformador montado en plataforma.

Enviar Consulta

Descripción del Producto

Video

Características del transformador montado sobre pedestal de 750 kva:

1. Tamaño reducido: El tamaño típico de una subestación compacta convencional es de 6 a 10 metros cuadrados, mientras que el de un transformador montado en plataforma es de 3 a 3,5 metros cuadrados.

2. Conectores acodados: los transformadores tipo pedestal utilizan conectores acodados, lo que los hace muy convenientes para conectar cables de entrada de alto voltaje, y estos conectores también pueden servir como interruptores de carga en situaciones de emergencia, permitiendo la conexión en caliente.

3. Protección con doble fusible: los transformadores tipo pedestal emplean protección con doble fusible. Los fusibles tipo inserto (BAY-o-net) brindan protección de doble sensibilidad (temperatura y corriente) para fallas de cortocircuito en el lado secundario del transformador. Los fusibles protectores limitadores de corriente de respaldo (ELSP) protegen contra fallas internas dentro del transformador, que sirve al lado de alto voltaje.

4. Aceite para transformadores: los transformadores montados en pedestales suelen utilizar aceite de alto punto de inflamación (FR3).

5. Protección del interruptor de carga de alto voltaje: Todos los componentes de los transformadores tipo pedestal, incluidos los fusibles, utilizados para la protección del interruptor de carga de alto voltaje, se colocan dentro del mismo tanque de aceite que el núcleo y los devanados del transformador.

Transformador tipo pedestal de 750 kva Parámetro técnico:

Número de modo:	ZGS11-750;
Capacidad nominal:	750 kva;
Voltaje primario:	10,5 kV, 13,2 kV, 15 kV;
Voltaje secundario:	0,4 kV, 0,415 kV, 0,433 kV;
Tasa de protección:	IP68 para tanque de transformador, IP54 para gabinete;
Humedad relativa:	≤95%(promedio diario), ≤90%(promedio mensual);
Nivel de ruido:	≤ 50 dB;
Método de golpeteo:	5% de paso, 2,5% por cada paso;
Sistema de refrigeración:	Petróleo Naturaleza Aire Naturaleza;
Corriente de ruptura nominal:	50KA.
