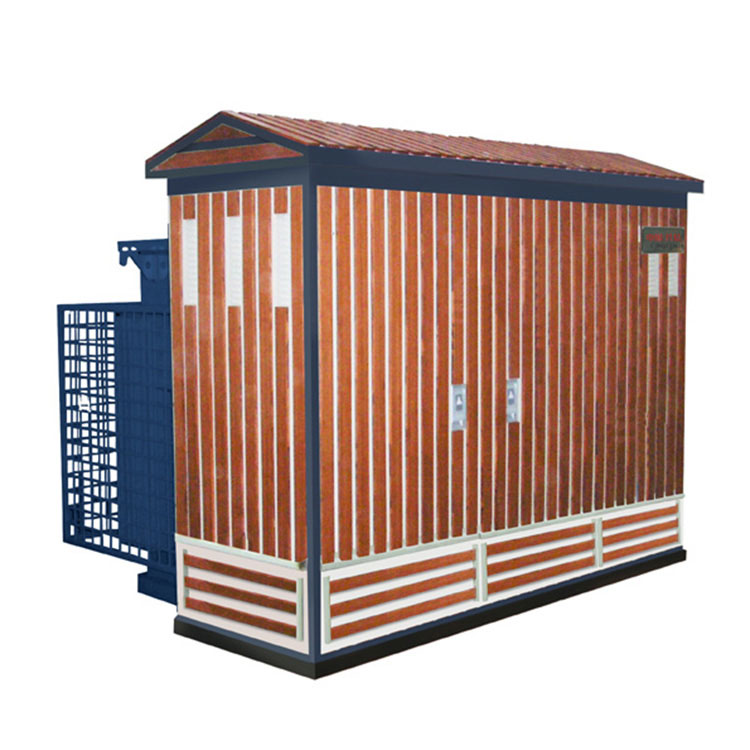

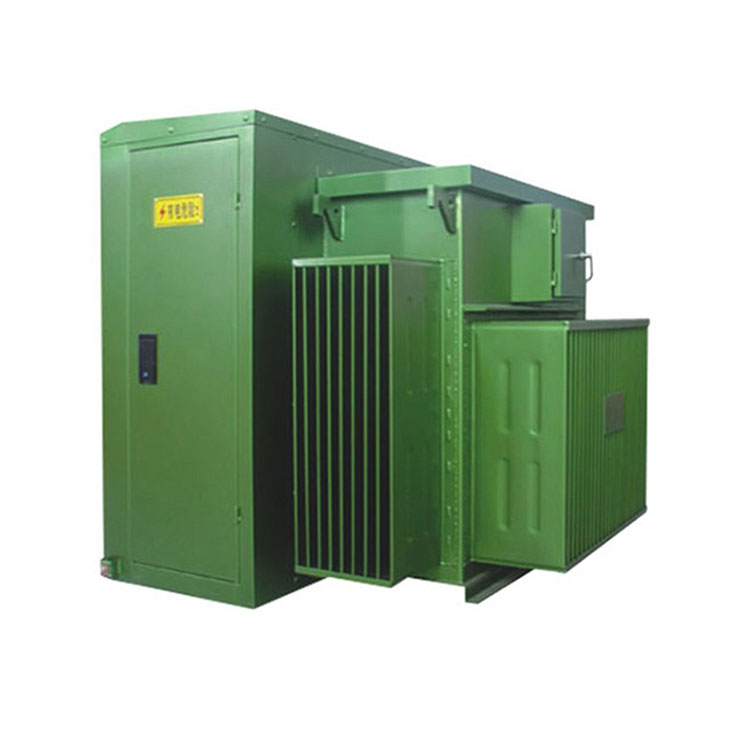

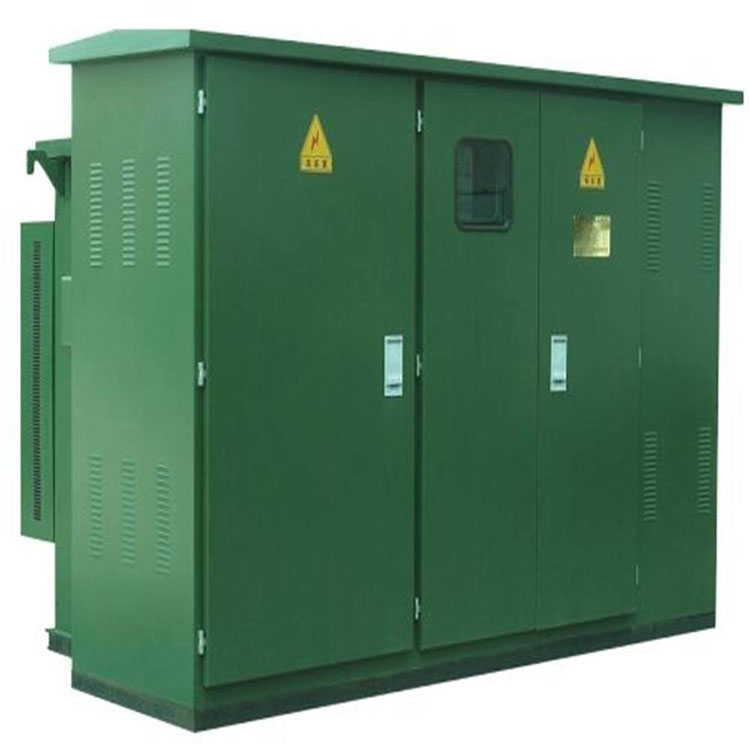

Transformador trifásico de montaje en plataforma de 150 167 Kva

Es una práctica común tener capacidades nominales de 200, 315 y 400 kVA para transformadores tipo pedestal. Sin embargo, Conso Electrical Technology and Science Co., Ltd., como fabricante experimentado y experto, tiene la capacidad de crear y ensamblar transformadores tipo pedestal de capacidad no estándar, incluidos modelos como el transformador tipo pedestal trifásico de 150 167 Kva. Conso Electrical construye transformadores tipo pedestal en estricto cumplimiento de todas las especificaciones requeridas por los clientes. El objetivo principal de Conso Electrical es brindar una experiencia de usuario cómoda con cada transformador montado en pedestal.

Enviar Consulta

Descripción del Producto

Video

Consejos de instalación del transformador trifásico de montaje en plataforma de 150 167 kva:

1. Al instalar conectores de cable acodados, todos los equipos relacionados deben estar apagados. Los conectores de cable acodados no deben usarse para cerrar fallas de cortocircuito. Si se produce un cortocircuito, se deben reemplazar tanto la carcasa como el conector acodado.

2. Para los conectores de cable acodados de 200 A, la instalación y operación deben ser realizadas por personal familiarizado y con conocimientos sobre las prácticas de seguridad y los procedimientos operativos de equipos eléctricos de alto voltaje.

3. Las mediciones de voltaje en los puntos de prueba deben realizarse utilizando instrumentos de medición de voltaje especializados. Los puntos de prueba deben estar secos y libres de contaminantes.

4. Los conectores de cable acodados logran un alto aislamiento eléctrico y un rendimiento de sellado a través del ajuste de interferencia elástica de la interfaz. El estado de la interfaz tiene un impacto significativo en la calidad de la instalación. Por lo tanto, es fundamental limpiar y secar la interfaz y aplicar grasa de silicona de manera uniforme; de lo contrario, la presencia de impurezas conductoras y humedad puede provocar descargas eléctricas o incluso averías.

5. Al realizar pruebas de tensión soportada en equipos, se deben quitar los pararrayos y se deben aplicar tapas protectoras aislantes para sellar la interfaz. Para la instalación o mantenimiento de protectores de codo, todos los equipos conectados deben estar apagados.

Transformador trifásico de montaje en plataforma de 150 167 kva Parámetro técnico:

Número de modo:	ZGS11-150, ZGS11-167;
Capacidad nominal:	150 kva o 167 kva;
Voltaje primario:	10 kV o depende;
Voltaje secundario:	0,4kV o depende;
Tasa de protección:	IP68 para tanque de transformador, IP54 para gabinete;
Material del núcleo:	acero de grano orientado laminado en frío o aleación amorfa;
Material de bobinado:	100% Cobre;
Aumento de temperatura (máximo de aceite/promedio de liquidación):	55K/65K;
Temperatura de trabajo:	-40 ℃ a 40 ℃;
Corriente de ruptura nominal:	50KA.
