¿Por qué los tableros de distribución de bajo voltaje GCS se están convirtiendo en una opción inteligente para los sistemas de distribución de energía modernos?

Abstracto:La distribución confiable de energía de bajo voltaje requiere más que simplemente conectar equipos eléctricos. Requiere un sistema de aparamenta que pueda organizar circuitos, mejorar la seguridad operativa, simplificar el mantenimiento y soportar requisitos de automatización cada vez más complejos.CONSO·CN Aparamenta de baja tensión GCSestá diseñado alrededor de unidades funcionales modulares, prácticos mecanismos de cajones, construcción compartimentada y conexiones de cables flexibles. Este artículo explica su estructura, características técnicas clave, aplicaciones, ventajas y consideraciones de selección importantes para ingenieros, contratistas, distribuidores y compradores de sistemas de energía industriales.

Tabla de contenido

• ¿Qué es la aparamenta de bajo voltaje GCS?
• ¿Cuáles son las principales características estructurales de los conmutadores GCS?
• ¿Por qué elegir aparamenta de bajo voltaje GCS para distribución de energía?
• ¿Cómo se compara GCS con el tablero de distribución de bajo voltaje GCK?
• ¿Dónde se utilizan los cuadros de baja tensión GCS?
• ¿Cómo deben los compradores seleccionar el tablero de distribución de bajo voltaje GCS?
• ¿Por qué es importante la capacidad del fabricante?
• Preguntas frecuentes sobre el tablero de distribución de bajo voltaje GCS

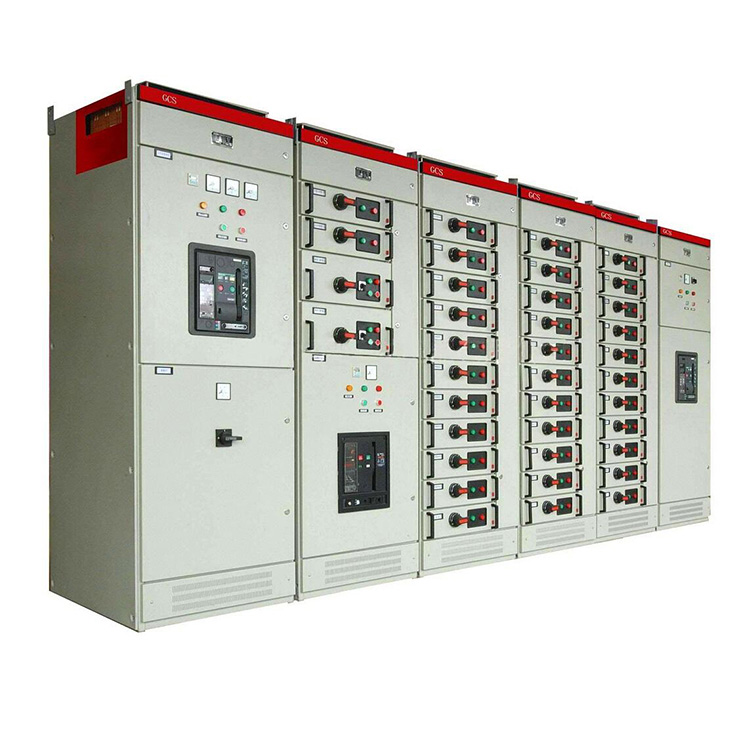

¿Qué es la aparamenta de bajo voltaje GCS?

El tablero de distribución de bajo voltaje GCS es una solución modular de control y distribución de energía de bajo voltaje diseñada para aplicaciones donde se deben organizar múltiples circuitos, funciones de control de motores, interfaces de automatización y acceso de mantenimiento dentro de un conjunto eléctrico compacto.

En comparación con las configuraciones convencionales de aparamenta de bajo voltaje, los equipos GCS ponen mayor énfasis en unidades funcionales modulares y mecanismos prácticos de extracción y propulsión. Según la información del producto de CONSO·CN, su solución GCS se puede fabricar según el diagrama unifilar, el plan de diseño y la lista de compras del cliente, lo que permite que la configuración final se corresponda mejor con el sistema de distribución real.

El diseño es particularmente útil cuando un proyecto requiere múltiples alimentadores salientes y unidades funcionales independientes. En lugar de tratar todo el gabinete como un espacio eléctrico, la construcción GCS divide el equipo en secciones funcionales, lo que ayuda a los operadores a aislar circuitos individuales y limitar la posible influencia de una falla localizada.

¿Cuáles son las principales características estructurales de los conmutadores GCS?

La eficacia de un sistema GCS proviene de la relación entre sus componentes eléctricos, disposición de barras, compartimentos funcionales, compartimentos de cables y unidades extraíbles. Varias características estructurales son especialmente importantes al evaluar una solución GCS.

Unidades funcionales modulares

La construcción modular permite configurar diferentes circuitos según los requisitos de distribución reales. Esto es valioso para instalaciones industriales donde los alimentadores, los circuitos de control de motores, los equipos de automatización y las cargas auxiliares pueden necesitar diferentes configuraciones eléctricas.

Compartimentos funcionales separados

Las unidades funcionales y los compartimentos están diseñados con una separación clara. Esta disposición puede ayudar a restringir el impacto de una falla a un área más pequeña y permite que el personal de mantenimiento trabaje en secciones individuales sin perturbar innecesariamente otros circuitos.

Disposición horizontal de tres barras colectoras

La información de producto de CONSO·CN especifica una disposición horizontal de tres barras destinada a proporcionar estabilidad dinámica y térmica. El diseño indicado puede resistir el impacto de una corriente de cortocircuito de hasta 80/176 kA, dependiendo de la configuración y las condiciones aplicables.

Alta densidad de circuito

Un solo gabinete MCC puede acomodar hasta 22 circuitos según la información del producto publicada por el fabricante. Esta configuración puede ser útil para generación de energía, petroquímica, automatización industrial y otras instalaciones con una gran cantidad de cargas eléctricas.

Práctico compartimento para cables

Las conexiones de cables externos están dispuestas dentro de un compartimento de cables exclusivo, con entrada y salida de cables posibles desde diferentes direcciones según la configuración. El transformador de corriente de secuencia cero también se puede colocar en el compartimiento de cables, lo que facilita la instalación y el mantenimiento.

Amplias conexiones secundarias

Las cajoneras GCS pueden proporcionar múltiples contactos enchufables secundarios. CONSO·CN establece que las unidades de 1 unidad y más pueden tener 32 pares, mientras que las configuraciones de media unidad pueden tener 20 pares. Esta capacidad admite interfaces de computadora, circuitos de control automático y otros requisitos de control secundario.

¿Por qué elegir aparamenta de bajo voltaje GCS para distribución de energía?

Para los sistemas eléctricos industriales, la selección de aparamenta afecta no sólo la instalación inicial sino también la operación, la resolución de problemas, la expansión y el mantenimiento. La tecnología GCS ofrece varias ventajas prácticas.

Otra ventaja importante es la flexibilidad del diseño. El cuadro GCS no se selecciona necesariamente como un gabinete genérico disponible en el mercado. Un fabricante profesional puede configurar el equipo de acuerdo con los planos eléctricos, la disposición del equipo y los requisitos de compra. Este enfoque es particularmente valioso para proyectos donde la distribución de carga y la configuración del gabinete difieren de las disposiciones estándar.

¿Cómo se compara GCS con el tablero de distribución de bajo voltaje GCK?

Tanto GCS como GCK se utilizan en sistemas de distribución de bajo voltaje, pero sus enfoques estructurales no son idénticos. CONSO·CN describe el GCS como un tipo avanzado respecto a su aparamenta de baja tensión GCK, destacando su mayor modularidad y su disposición de extracción y propulsión más práctica.

En última instancia, la elección correcta debe basarse en el voltaje del sistema, la corriente, los requisitos de cortocircuito, la cantidad de circuito, las dimensiones del gabinete, la arquitectura de control, la estrategia de mantenimiento y los estándares aplicables en lugar de simplemente elegir un modelo porque parece más avanzado.

¿Dónde se utilizan los cuadros de baja tensión GCS?

Los sistemas GCS son adecuados para una amplia gama de entornos de distribución de energía industriales y de infraestructura. Su arquitectura modular es particularmente valiosa cuando un proyecto contiene numerosos circuitos salientes o requiere integración con sistemas de automatización.

• Generación de energía:Soporta los requisitos de distribución y control de motores asociados con grandes unidades generadoras.
• Instalaciones petroquímicas:Útil donde numerosos motores, bombas, sistemas de control y cargas auxiliares requieren una distribución organizada.
• Fabricación industrial:Ayuda a gestionar múltiples líneas de producción y maquinaria eléctrica.
• Instalaciones comerciales y de infraestructura:Se puede configurar para sistemas de distribución centralizados de bajo voltaje.
• Sistemas de automatización:Múltiples contactos secundarios pueden soportar interfaces de computadora y circuitos de control automático.
• Grandes proyectos de distribución eléctrica:Los gabinetes modulares se pueden configurar de acuerdo con el diagrama unifilar y la disposición del equipo del proyecto.

Para instalaciones grandes, la capacidad de organizar múltiples alimentadores dentro de una línea coordinada de tableros de distribución puede mejorar la mantenibilidad general de la arquitectura de distribución.

¿Cómo deben los compradores seleccionar el tablero de distribución de bajo voltaje GCS?

La compra de un gabinete GCS debe comenzar con el sistema eléctrico y no con el gabinete en sí. Un proveedor calificado debe recibir suficiente información técnica para determinar la configuración adecuada.

1. Confirmar los parámetros eléctricos.Defina el voltaje nominal, la corriente nominal, la frecuencia, los requisitos de cortocircuito y otros parámetros específicos del proyecto.
2. Prepare el diagrama unifilar.Esto proporciona al proveedor una comprensión clara de los circuitos entrantes y salientes.
3. Determinar la cantidad del circuito.Considere alimentadores, circuitos de control de motores, circuitos auxiliares y requisitos de expansión futuros.
4. Evaluar la distribución física.Se deben considerar las dimensiones del gabinete, la dirección del cable, el espacio de instalación y el espacio libre para mantenimiento.
5. Especificar los requisitos de control.La automatización, el monitoreo, las interfaces de computadora y los circuitos secundarios deben definirse antes de la producción.
6. Verificar coordinación de protección.Los disyuntores y los componentes limitadores de corriente deben seleccionarse de acuerdo con el sistema de distribución real.
7. Revisar pruebas y documentación.Los compradores deben solicitar dibujos técnicos, documentación de prueba, listas de componentes e información operativa adecuados.

Para proyectos personalizados, proporcionar al proveedor un plano completo de una sola línea, un plan de diseño y una lista de compras puede mejorar significativamente la comunicación y reducir los errores de configuración. CONSO·CN identifica específicamente estos documentos como parte de su proceso de producción de GCS.

¿Por qué es importante la capacidad del fabricante?

Un armario de distribución de baja tensión es un conjunto eléctrico coordinado y no una simple carcasa metálica. La calidad de la construcción de las barras colectoras, el cableado, el ensamblaje de la unidad funcional, la selección de componentes, la alineación mecánica y las pruebas pueden influir en la confiabilidad del sistema final.

Al seleccionar un fabricante o proveedor de aparamenta de bajo voltaje GCS de China, los compradores deben evaluar más que el precio. Los factores clave incluyen:

• Experiencia en fabricación de aparamenta de baja tensión.
• Capacidad para interpretar diagramas unifilares y dibujos de proyectos.
• Capacidades de personalización e ingeniería.
• Procedimientos de control de calidad durante el montaje.
• Capacidad de inspección y pruebas en fábrica
• Disponibilidad de documentación técnica.
• Soporte técnico postventa
• Capacidad para coordinar aparamenta con el sistema de distribución más amplio.

CONSO·CN presenta GCS como parte de su cartera más amplia de aparamenta de baja tensión, junto con las soluciones GCK, MNS y GGD. La información de su producto también enfatiza la producción personalizada basada en los dibujos del cliente y los requisitos de distribución.

Para los compradores que comparan proveedores, la gama de productos de aparamenta de baja tensión puede proporcionar un contexto útil a la hora de determinar qué arquitectura de gabinete es la más apropiada para un proyecto en particular.

Preguntas frecuentes sobre el tablero de distribución de bajo voltaje GCS

¿Cuál es el objetivo principal de la aparamenta de baja tensión GCS?

Su objetivo principal es distribuir, controlar, proteger y gestionar circuitos eléctricos de baja tensión. Su arquitectura modular es particularmente adecuada para sistemas que requieren múltiples alimentadores, unidades funcionales e interfaces de automatización.

¿Qué diferencia a GCS de las aparamentas de baja tensión convencionales?

GCS enfatiza unidades funcionales modulares, mecanismos de cajones extraíbles, construcción compartimentada, disposiciones de cables flexibles y amplias conexiones enchufables secundarias. Estas características pueden hacer que los sistemas de distribución complejos sean más fáciles de configurar y mantener.

¿Se pueden personalizar los cuadros GCS?

Sí. Según CONSO·CN, los cuadros GCS se pueden producir según el plano unifilar, el plano de distribución y la lista de compras del cliente.

¿Cuántos circuitos puede acomodar un gabinete MCC?

La información publicada por el fabricante indica que un solo gabinete MCC puede acomodar hasta 22 circuitos. La capacidad real debe confirmarse según la configuración eléctrica específica y la disposición del gabinete.

¿GCS es adecuado para sistemas industriales automatizados?

Sí. Los contactos enchufables secundarios disponibles están diseñados para admitir interfaces de computadora y circuitos de control automático, lo que hace que la configuración sea adecuada para aplicaciones de automatización industrial donde se requiere un cableado de control extenso.

Conclusión: ¿Es el tablero de distribución de bajo voltaje GCS la opción correcta para su proyecto?

El tablero de distribución de bajo voltaje GCS combina una arquitectura de distribución modular, compartimentos funcionales separados, unidades extraíbles prácticas, conexiones de cables organizadas y amplias interfaces secundarias para abordar los requisitos de los sistemas de energía industriales modernos. Para proyectos que involucran múltiples circuitos, automatización, control de motores y diseños de distribución personalizados, seleccionar el fabricante adecuado es tan importante como seleccionar el tipo de tablero. Si está evaluando una solución GCS para un proyecto industrial, comercial o de infraestructura,contáctanoscon su diagrama unifilar, plano de distribución y requisitos técnicos para discutir una configuración adecuada con CONSO·CN.
