¿Cómo pueden los conmutadores eléctricos hacer que la distribución de energía sea más segura y fácil de gestionar?

¿Por qué los cuadros eléctricos son más importantes de lo que muchos compradores esperan?

En muchos proyectos de energía, el cuadro eléctrico no es la parte más visible del sistema. Los transformadores, cables, generadores y grandes equipos de producción suelen recibir más atención porque parecen más “centrales” para el proyecto. Sin embargo, cuando ocurre una falla, cuando se debe aislar un circuito o cuando el personal de mantenimiento necesita trabajar de manera segura, el tablero se convierte en una de las piezas más importantes del equipo en el sitio.

El cuadro eléctrico está diseñado para controlar, proteger y desconectar circuitos eléctricos. En términos prácticos, ayuda a que un sistema eléctrico se mantenga organizado. Permite a los operadores dividir la distribución de energía en secciones manejables, proteger los equipos posteriores y reducir el impacto de las fallas. Sin un interruptor adecuado, un problema eléctrico puede extenderse a un sistema más amplio, provocando paradas de producción, riesgos de seguridad o daños costosos al equipo.

Para los compradores, el valor real de los cuadros eléctricos no se limita al gabinete de metal en sí. El valor proviene de si la estructura del gabinete, los disyuntores, la disposición de las barras colectoras, los dispositivos de protección, los alimentadores de entrada y salida, el diseño de enclavamiento y el acceso de mantenimiento coinciden con el proyecto real. Un gabinete que parece aceptable sobre el papel aún puede crear problemas si no se ajusta al diseño del sitio, las condiciones de carga, los hábitos operativos o el plan de expansión.

Por eso los compradores experimentados no sólo piden un precio. Preguntan si el tablero puede manejar el nivel de voltaje, la clasificación de corriente, la capacidad de cortocircuito, el entorno de instalación, la dirección de entrada del cable, el método de operación y los requisitos de inspección correctos. Un gabinete más económico que requiere modificaciones repetidas después de la entrega puede resultar mucho más costoso que una solución cuidadosamente especificada.

¿Qué problemas suelen enfrentar los compradores antes de elegir aparamenta eléctrica?

El primer problema común es la información incompleta del proyecto. Un comprador puede saber que una fábrica necesita varios gabinetes eléctricos, pero es posible que no tenga un diagrama unifilar, una lista de carga, un plano de distribución o una disposición de los alimentadores claros. En esa situación, al fabricante le resulta difícil confirmar el tipo de gabinete, la cantidad de paneles, la configuración de componentes y el esquema de protección correctos.

El segundo problema es la confusión entre las diferentes categorías de aparamenta. Aparamenta de baja tensión, aparamenta de media tensión, aparamenta aislada en gas, aparamenta aislada en aire, gabinetes extraíbles, gabinetes fijos y paneles de distribución no son nombres intercambiables. Cada categoría tiene su propio rango de aplicación, lógica estructural, requisitos de seguridad y nivel de costo. Elegir el tipo incorrecto puede afectar la instalación, operación y mantenimiento.

El tercer problema es el espacio limitado del sitio. En plantas industriales, edificios comerciales, subestaciones compactas, áreas mineras y proyectos de servicios públicos, es posible que la sala eléctrica no proporcione un espacio de trabajo generoso. Si la disposición del tablero no se considera tempranamente, el comprador puede enfrentar problemas con la profundidad del gabinete, el espacio libre para operación frontal, el acceso posterior para mantenimiento, la posición de la zanja para cables o la ventilación.

El cuarto problema es el mantenimiento futuro. Algunos compradores se centran mucho en el costo de compra inicial, pero olvidan que los interruptores permanecerán en servicio durante muchos años. Los equipos de mantenimiento necesitan acceso seguro, etiquetado claro, operación mecánica confiable, repuestos adecuados y una manera fácil de aislar los circuitos. Un gabinete que es difícil de inspeccionar puede aumentar el tiempo de mano de obra y el riesgo operativo.

El quinto problema es la comunicación poco clara entre los equipos comerciales y técnicos. El equipo de compras puede solicitar "Aparamenta eléctrica" ​​como un nombre de producto simple, mientras que el equipo de ingeniería espera una configuración técnica muy específica. Si estos dos lados no se alinean, la orden puede avanzar con una incertidumbre oculta. Ahí es donde resulta esencial una cuidadosa confirmación técnica.

¿Cómo protegen los cuadros eléctricos un sistema de distribución de energía?

El tablero de distribución eléctrica protege un sistema de distribución de energía combinando funciones de conmutación, aislamiento, protección, medición y control en un conjunto organizado. Cuando el sistema funciona normalmente, el tablero distribuye energía a diferentes cargas. Cuando ocurren condiciones anormales, los dispositivos de protección ayudan a desconectar el circuito defectuoso y reducen la posibilidad de daños mayores al sistema.

En un sistema de media tensión, el cuadro puede incluir disyuntores de vacío, transformadores de corriente, transformadores de tensión, relés de protección, barras colectoras, seccionadores de puesta a tierra y enclavamientos mecánicos. Estos componentes trabajan juntos para detectar y aislar fallas. Por ejemplo, si un alimentador de salida experimenta un cortocircuito, el sistema de protección debe responder rápidamente y abrir el disyuntor antes de que la falla cause daños más graves.

En un sistema de bajo voltaje, el interruptor eléctrico puede distribuir energía a motores, iluminación, líneas de producción, sistemas HVAC, bombas y equipos auxiliares. Dependiendo del diseño podrá utilizar unidades fijas o extraíbles. Las estructuras extraíbles pueden hacer que la inspección y el reemplazo sean más convenientes porque las unidades funcionales individuales pueden aislarse o retirarse con menos perturbación para otros circuitos.

La seguridad no se trata sólo de clasificaciones eléctricas. También depende de la estructura. Un buen diseño del tablero considera la separación interna, la continuidad de la conexión a tierra, los enclavamientos de las puertas, las manijas de operación, los compartimientos de los cables, la ventilación, la distancia de aislamiento y una indicación visual clara. Estos detalles ayudan a los operadores a comprender el estado del gabinete y reducir el funcionamiento inseguro.

El mejor resultado no es simplemente que el gabinete pase la inspección de fábrica. El mejor resultado es que el cuadro sigue siendo comprensible, útil y estable después de la instalación. Los operadores deben saber qué controla cada alimentador, cómo aislar un circuito, dónde inspeccionar las piezas clave y qué procedimientos se deben seguir antes del mantenimiento.

¿Qué factores se deben comprobar antes de realizar un pedido?

Antes de realizar el pedido de aparamenta eléctrica, los compradores deben detenerse y confirmar varios detalles prácticos. Acelerar esta etapa a menudo lleva a que los planos se revisen una y otra vez, lo que retrasa la producción y la instalación.

• Nivel de voltaje:Confirme si el proyecto requiere aparamenta de baja o media tensión y verifique cuidadosamente la tensión nominal.
• Corriente nominal:Revise la corriente de carga esperada para los circuitos entrantes y salientes, no solo la condición actual sino también la posible expansión futura.
• Capacidad de resistencia al cortocircuito:El cuadro debe coincidir con el nivel de falla del sistema de energía.
• Estructura del gabinete:Decide si son más adecuadas las estructuras fijas, extraíbles, interiores, exteriores, compactas o personalizadas.
• Configuración de componentes:Confirme disyuntores, relés, medidores, transformadores de corriente, transformadores de voltaje, protección contra sobretensiones y otros dispositivos.
• Entrada y salida de cables:Verifique si el sitio requiere entrada superior, entrada inferior, acceso frontal o acceso posterior.
• Entorno de instalación:Considere la altitud, la humedad, el polvo, la temperatura, el riesgo de corrosión y la ventilación.
• Acceso de mantenimiento:Asegúrese de que los operadores puedan inspeccionar y reparar el gabinete de manera segura después de la instalación.
• Confirmación del dibujo:Prepare diagramas unifilares, dibujos de diseño y listas de carga siempre que sea posible.
• Pruebas y documentación:Solicite registros de inspección de fábrica, dibujos, manuales y documentos técnicos necesarios para la aceptación del proyecto.

Para muchos compradores, la parte más difícil es no saber qué información necesita el fabricante. Un proveedor profesional debería ayudar a organizar las preguntas en lugar de simplemente esperar a recibir un expediente técnico perfecto. Esto es especialmente importante para proyectos internacionales donde los estándares de ingeniería, los hábitos de trabajo y las condiciones del sitio pueden diferir de un mercado a otro.

Tabla de selección de aparamenta eléctrica

¿Cómo pueden los compradores reducir el riesgo durante la planificación del proyecto?

La buena compra de aparamenta eléctrica comienza antes de la cotización. Los compradores pueden reducir el riesgo al tratar la etapa inicial de comunicación como un proceso de confirmación de ingeniería en lugar de una simple solicitud de precio.

Un primer paso útil es recopilar el diagrama unifilar. Este dibujo muestra cómo fluye la energía a través del sistema y ayuda al fabricante a comprender los alimentadores entrantes, los alimentadores salientes, los acopladores de bus, los puntos de medición, las funciones de protección y la distribución de carga. Si falta el diagrama unifilar, el proveedor aún puede brindar asesoramiento general, pero la cotización será menos precisa.

El segundo paso es aclarar el diseño del sitio. Las salas eléctricas no siempre están diseñadas con suficiente espacio para una fácil instalación. Se deben verificar con anticipación el ancho, la profundidad, la altura, el espacio libre para operar, el acceso posterior, la entrada de cables y la dirección de apertura de la puerta del gabinete. Un armario técnicamente correcto puede resultar problemático si no se adapta a la habitación.

El tercer paso es confirmar el entorno operativo. Los cuadros eléctricos instalados en una habitación interior limpia tienen requisitos diferentes a los de los equipos utilizados en áreas mineras, regiones costeras, ambientes húmedos, subestaciones fotovoltaicas o proyectos de infraestructura con mucho polvo. Los detalles ambientales influyen en la protección del recinto, la ventilación, las medidas anticondensación y la selección de materiales.

El cuarto paso es evitar comparar citas incompletas. Si una cotización incluye componentes premium, pruebas, dibujos y personalización mientras que otra incluye solo un gabinete básico, es posible que el precio más bajo no represente un mejor valor. Los equipos de adquisiciones deben pedir a los proveedores que enumeren claramente la configuración para que la comparación sea justa.

El quinto paso es reservar tiempo para la revisión del dibujo. Los cuadros eléctricos a menudo están conectados con transformadores, subestaciones, cables, sistemas de control y equipos posteriores. Un breve período de revisión puede evitar errores costosos antes de que comience la producción. En muchos proyectos, una cuidadosa aprobación del dibujo marca la diferencia entre una instalación sin problemas y ajustes repetidos en el sitio.

¿Qué hace que los cuadros eléctricos sean más fáciles de inspeccionar y mantener?

Los cuadros eléctricos de fácil mantenimiento no se producen por accidente. Proviene del diseño del gabinete, la disposición de los componentes, el etiquetado, la documentación y la planificación del acceso. Para los usuarios, esto es importante porque los cuadros no son una compra única. Es un equipo que debe servir al sitio durante años de operación, inspección, resolución de problemas y posible expansión.

El diseño del compartimento transparente es un factor importante. Cuando las áreas funcionales están bien organizadas, el personal de mantenimiento puede identificar más fácilmente el área de la barra colectora, el área de los cables, el área del disyuntor, el área de control y el área de medición. Esto reduce la confusión durante la inspección y ayuda a los técnicos a seguir procedimientos más seguros.

El funcionamiento mecánico fiable es otro factor. Las puertas, manijas, enclavamientos, contraventanas, unidades extraíbles y mecanismos de conexión a tierra deben funcionar sin problemas. Un gabinete que resulta difícil de operar durante la inspección de fábrica puede volverse aún más problemático después de años de servicio. Los compradores deben prestar atención a estos detalles en lugar de juzgar sólo la apariencia externa.

La documentación también importa. Los dibujos, diagramas de cableado, manuales de funcionamiento, listas de componentes y registros de inspección ayudan al usuario a comprender el sistema después de la entrega. Esto es especialmente valioso cuando el equipo del proyecto cambia o cuando el personal de mantenimiento local necesita solucionar problemas del sistema años después.

No se debe ignorar la planificación de repuestos. Para sistemas de energía importantes, los compradores pueden necesitar disyuntores, componentes de control, lámparas indicadoras, fusibles, medidores u otras piezas de repuesto que requieren mantenimiento frecuente. Un fabricante que pueda explicar claramente estas opciones ayuda al comprador a prepararse para las condiciones reales de funcionamiento, no sólo el primer día de instalación.

¿Cómo puede un fabricante respaldar mejores decisiones de compra?

Un buen fabricante de aparamenta eléctrica debería hacer más que montar armarios. El fabricante debería ayudar a los compradores a traducir los requisitos del proyecto en una solución técnica clara. Esto incluye hacer las preguntas correctas, revisar dibujos, explicar las diferencias de los gabinetes, verificar las opciones de componentes y ayudar al comprador a comprender cómo cada decisión afecta la seguridad, el costo, la instalación y el mantenimiento.

Conso Ciencia y Tecnología Eléctrica Co., Ltd. participa en la fabricación de equipos eléctricos, como aparamenta, subestaciones, transformadores y productos de distribución de energía relacionados. Para los compradores que necesitan aparamenta eléctrica, el valor de trabajar con un equipo orientado a la fabricación es que la comunicación técnica puede conectarse más directamente con la realidad de la producción.

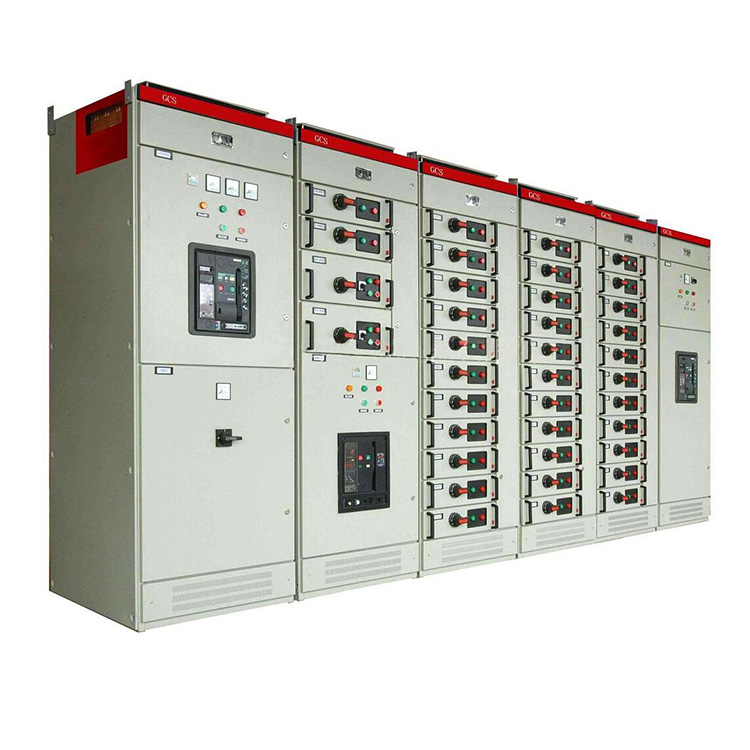

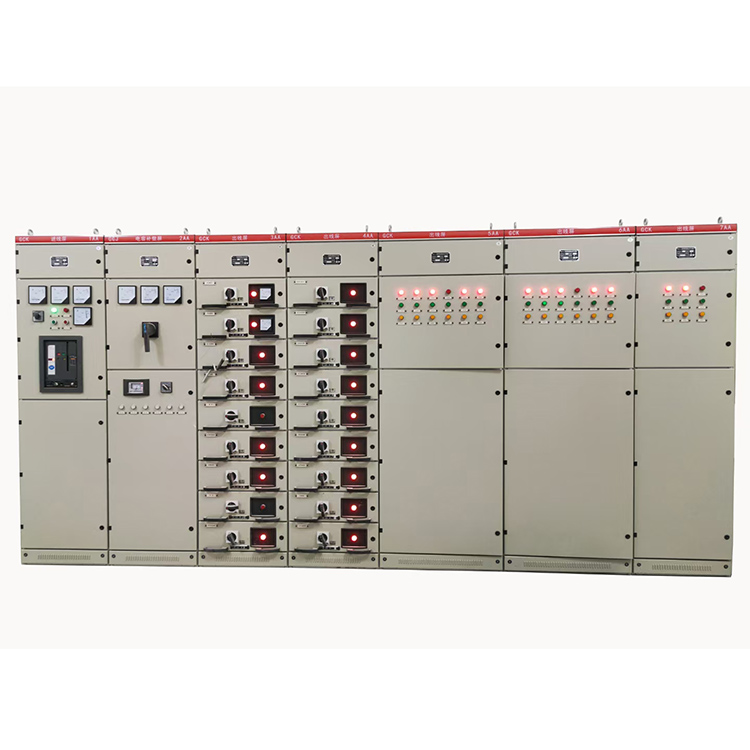

Por ejemplo, cuando un comprador necesita aparamenta de bajo voltaje para una subestación compacta, la discusión no debe detenerse en el nombre del gabinete. El fabricante debe confirmar si el proyecto necesita una estructura GGD, GCK, GCS, MNS u otra adecuada. Cuando un comprador necesita aparamenta de media tensión, el fabricante debe ayudar a revisar el nivel de tensión, la configuración del disyuntor, los requisitos del relé de protección y la disposición de los cables.

Otra ventaja es la personalización. Muchos proyectos no pueden depender de un armario completamente estándar. El sitio puede requerir dimensiones especiales, marcas de componentes específicas, entrada de cable inusual, medición adicional, espacio de expansión reservado o una disposición particular de los alimentadores de entrada y salida. Un fabricante capaz puede revisar estos detalles y ofrecer una propuesta más práctica.

La relación más sólida con los proveedores se basa en información clara. Los compradores deben estar dispuestos a compartir dibujos y condiciones del proyecto, mientras que el fabricante debe responder con preguntas organizadas y sugerencias realistas. Esta comunicación bidireccional ayuda a reducir los riesgos ocultos y hace que el proceso de compra sea más tranquilo, rápido y confiable.
