Panel Vcb interior de media tensión de 11kv

Conso Electrical Science and Technology Co., Ltd. tiene más de 10 años de experiencia en la fabricación de paneles vcb para interiores de media tensión de 11 kv. Conso Electrical produce y suministra paneles vcb interiores de voltaje medio de 11 kv para variar las circunstancias de la aplicación, como sistemas de energía industrial, redes eléctricas urbanas e infraestructura urbana. Durante el desarrollo desde 2006, la compañía ha cumplido estrictamente los requisitos del sistema de gestión ISO9001 e ISO14001 para ensamblar un panel vcb interior de voltaje medio confiable de 11kv para clientes nacionales y extranjeros.

Enviar Consulta

Descripción del Producto

Como expertos en el campo de la energía eléctrica, estamos orgullosos de nuestro papel como fabricante líder de paneles VCB para interiores de media tensión de 11 kV en China. Confíe en la calidad y fiabilidad de nuestros productos directamente desde fábrica. Su satisfacción es nuestra prioridad y nuestro compromiso se extiende más allá de la compra: espere un servicio posventa incomparable y plazos de entrega precisos. Quédese tranquilo sabiendo que está invirtiendo no solo en un producto, sino también en una experiencia profesional perfecta diseñada para satisfacer las demandas de la dinámica industria de la energía eléctrica.

Introducción del panel vcb interior de media tensión de 11kv:

KYN28-12

RMU con aislamiento de aire

RMU aislada por gas

Gabinete Fijo

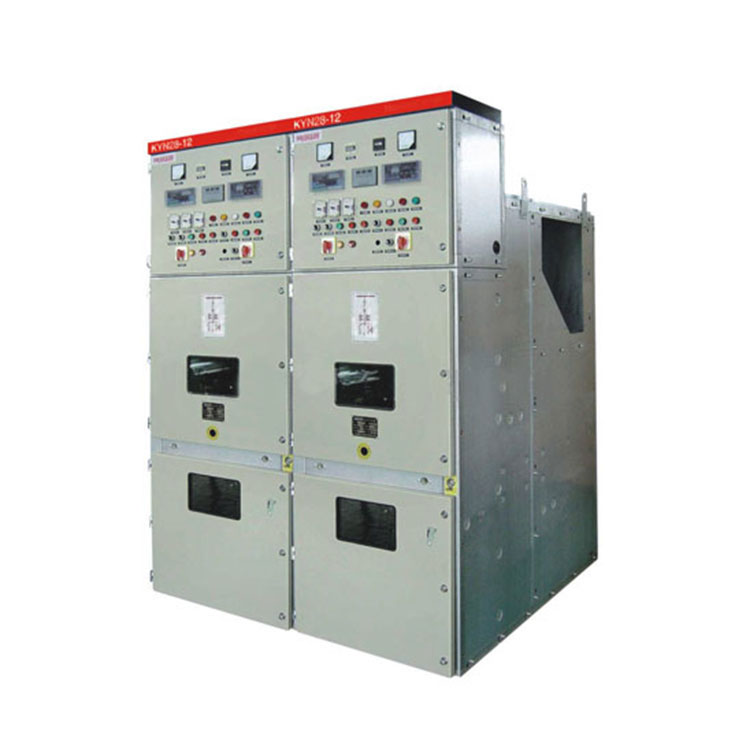

1.yoTablero de distribución de CA extraíble con revestimiento de metal (generalmente denominado KYN28 para nivel de 10 kV):

Este tipo de gabinete es el gabinete de 10 kV más utilizado en la etapa actual. Puede configurarse con disyuntores en vacío como VS1, VD4, ZN78, etc., según los requisitos del diagrama eléctrico del sistema primario, para ser utilizados como gabinetes de protección de equipos. También se utiliza como gabinetes de medición de alto voltaje, gabinetes PT, gabinetes de transformadores de estación y gabinetes de aislamiento. Las dimensiones estándar de este gabinete son 800 mm de ancho, 2360 mm de alto y 1500 mm de profundidad (para entrada de cable) o 1660 mm de profundidad (para entrada de línea aérea).

2.Unidad principal de anillo (RMU):

Este tipo de gabinete también es un gabinete de 10 kV de uso común (corriente nominal de 630 A e inferior). Está equipado con interruptores de carga como FZN, FLN, FN, junto con fusibles de alta tensión, o la instalación de cuchillas aislantes GN24, disyuntores serie VS1 (VD4, ZN78, etc.), protección del microordenador, etc., para proporcionar protección para equipos aguas abajo. También se puede configurar como gabinetes de medición de alto voltaje, gabinetes PT y gabinetes de aislamiento. Existen numerosas series y variaciones de este tipo de gabinete, con dimensiones que van desde 400 mm a 1000 mm de ancho, 1800 mm a 2200 mm de alto y 900 mm a 1000 mm de profundidad.

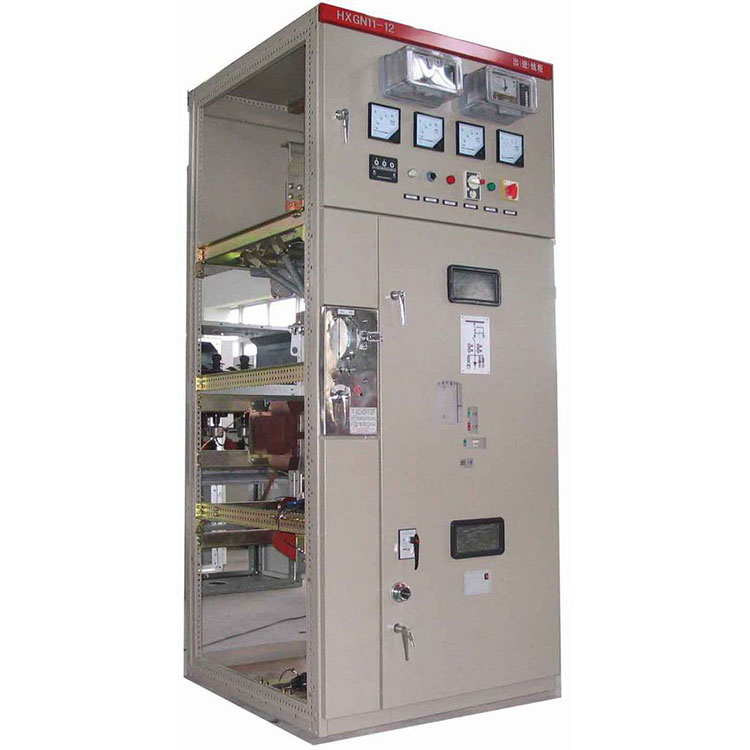

3. Gabinete fijo:

Aunque este tipo de gabinete todavía está en uso, no es el gabinete de distribución principal debido a su gran tamaño (dimensiones estándar 1200×1200×2650). Se ve comúnmente en formas modificadas, utilizado en gabinetes de compensación de potencia reactiva de alto voltaje de 10 kV, gabinetes de arrancador suave de alto voltaje, gabinetes de inversores de alto voltaje, etc. Cuando se usa como gabinete de distribución, generalmente tiene aislamiento de alto voltaje de la serie GN. cuchillos instalados en la parte superior e inferior, con disyuntores de vacío como VS1, VD4, ZN78 en el medio. En gabinetes de compensación de potencia reactiva, está equipado con contactores de vacío, capacitores de alto voltaje, reactores, bobinas de supresión de arco, etc. Para gabinetes de arrancadores suaves de alto voltaje y gabinetes de inversores, instala componentes de silicio controlables y sus circuitos de control.
