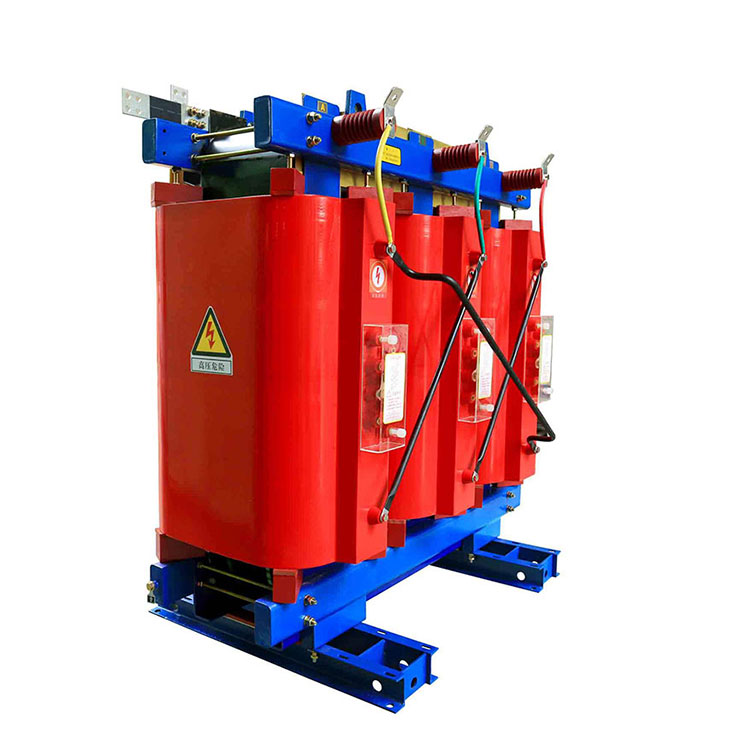

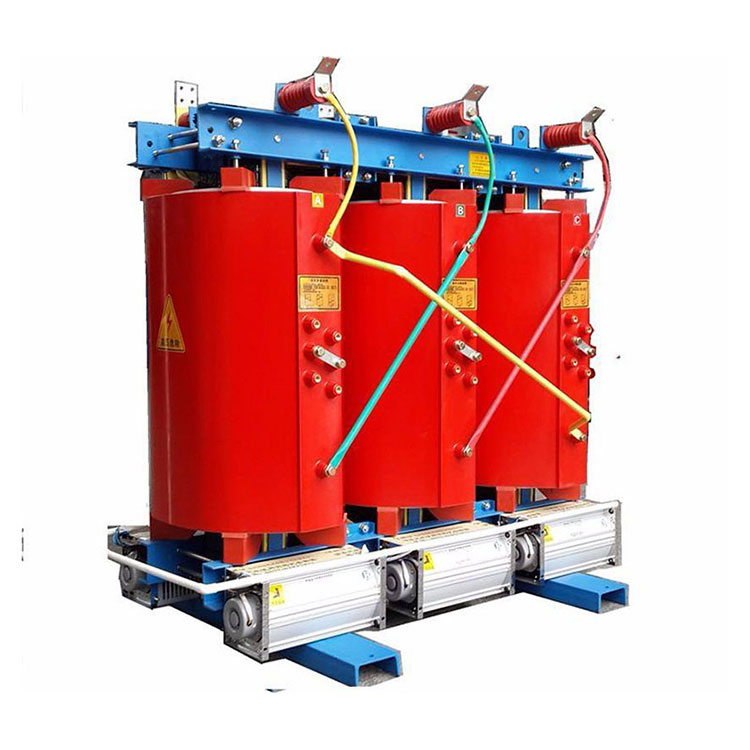

Características estructurales del transformador tipo seco de resina epoxi de 630 kVA:

Los transformadores de tipo seco de resina epoxi de 630 kVA tienen una estructura central similar a la de los transformadores sumergidos en aceite. Para capacidades mayores, hay conductos de ventilación dentro del núcleo. Los conductores de la bobina en los transformadores de tipo seco de resina epoxi de 630 kVA generalmente están hechos de alambre cubierto con doble vidrio o alambre cubierto de esmalte resistente a altas temperaturas. A menudo utilizan aislamiento de Clase B y aislamiento de Clase H. Dado que el cuerpo del transformador está expuesto al aire, la bobina no solo está impregnada con barniz aislante sino también recubierta con pintura resistente a la humedad. Los transformadores de tipo seco de resina epoxi de 630 kVA tienen orificios de ventilación en sus gabinetes.

Existen varios tipos de transformadores tipo seco de resina epoxi de 630 kVA:

(1) Tipo abierto: el cuerpo del transformador está en contacto directo con la atmósfera y es adecuado para ambientes interiores relativamente secos y limpios. Los transformadores de pequeña capacidad utilizan autoenfriamiento por aire, mientras que los de mayor capacidad utilizan refrigeración por aire forzado.

(2) Tipo encapsulado: la estructura interna está aislada de la atmósfera externa y puede usarse en ambientes hostiles, como en transformadores de minería. Debido al sellado, sus condiciones de disipación de calor son malas. También se pueden llenar con gases, como el hexafluoruro de azufre, que tienen mejor resistencia de aislamiento y capacidad de disipación de calor que el aire, y utilizan circulación forzada. En este caso, las capacidades de aislamiento y disipación de calor de los transformadores de tipo seco se pueden comparar con las de los transformadores sumergidos en aceite.

(3) Tipo de resina fundida: Fundidos con resina epoxi u otras resinas como aislamiento principal, estos transformadores tienen una estructura simple y un volumen pequeño. Son adecuados para productos de mediana y pequeña capacidad.

Los transformadores de tipo seco de resina epoxi de 630 kVA se utilizan principalmente en lugares donde los requisitos de seguridad contra incendios son altos, como ferrocarriles subterráneos, edificios públicos y talleres interiores. La humedad relativa en el ambiente donde se instalan los transformadores de tipo seco no debe exceder el 70% al 85%.

El transformador de tipo seco de resina epoxi de 630 kVA Parámetro del producto:

Transformador y Gabinete tipo seco de resina epoxi CONSO·CN 630 kVA:

Transformador tipo seco de resina epoxi CONSO·CN 630 kVA en Proceso:

Transformador tipo seco de resina epoxi CONSO·CN 630 kVA Taller:

Centro de pruebas de transformadores tipo seco de resina epoxi de 630 kVA:

Transformador seco de resina epoxi de 630 kVA Equipo de producción:

Transformador tipo seco de resina epoxi CONSO·CN 630 kVA en Almacenamiento:
