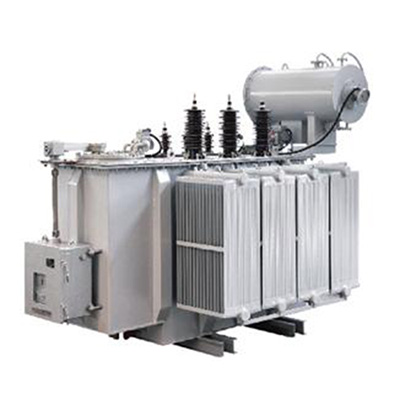

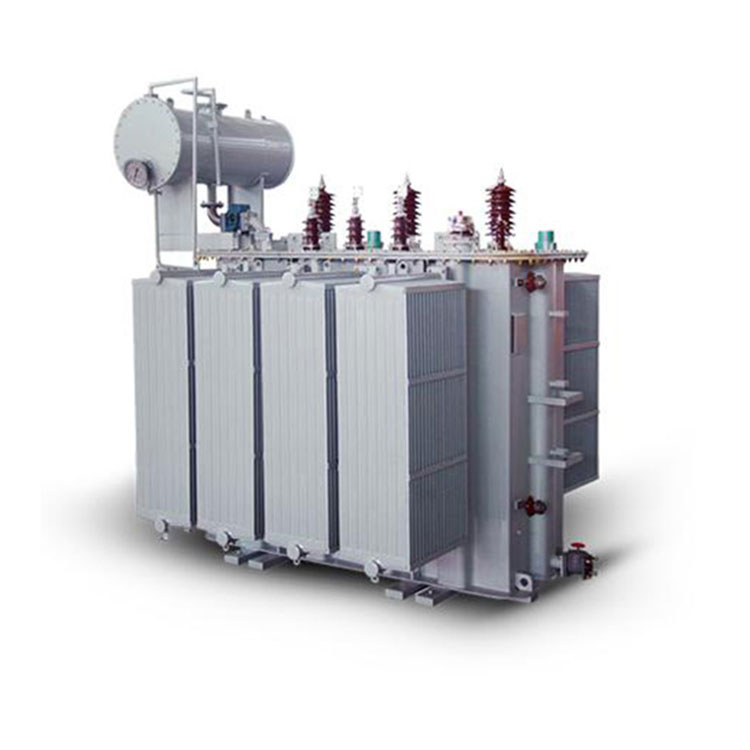

6 Transformador de potencia de 6,3 Mva utilizado en la subestación
  • 6 Transformador de potencia de 6,3 Mva utilizado en la subestación6 Transformador de potencia de 6,3 Mva utilizado en la subestación
  • 6 Transformador de potencia de 6,3 Mva utilizado en la subestación6 Transformador de potencia de 6,3 Mva utilizado en la subestación

6 Transformador de potencia de 6,3 Mva utilizado en la subestación

Conso Electrical Technology and Science Co., Ltd tiene la experiencia para ensamblar un transformador de potencia de 6,3 Mva utilizado en una subestación cada año, como un transformador de potencia de 6,3 mva utilizado en una subestación. En Conso Electrical, también brindamos un servicio personalizado para producir un transformador de potencia de 33 kv, como por ejemplo un transformador de potencia de 6 mva utilizado en una subestación. Desde el diseño del transformador de potencia hasta las pruebas en fábrica, la gestión estrictamente de acuerdo con los requisitos de los clientes. Desde el envío a larga distancia, el procedimiento de fabricación de un transformador de potencia de 33 kv es más serio que el de los clientes nacionales. Deseamos brindar una experiencia de usuario exitosa a clientes nacionales y extranjeros.

Enviar Consulta

Descripción del Producto

Video



6 Transformador de potencia de 6,3 mva utilizado en la subestación Operación Económica:



1. Garantizar el equilibrio de carga trifásico:

Cuando existe un desequilibrio en las cargas trifásicas en la red de distribución, puede provocar variaciones en las corrientes en el resto de fases de las líneas de distribución y provocar un aumento significativo de las diferencias de tensión trifásicas. Esta situación puede degradar la calidad de la distribución. Para garantizar el equilibrio de las cargas trifásicas, los transformadores deben ubicarse en el centro de la red de distribución. Es necesario monitorear la red durante la operación e instalar sistemas tanto de filtrado de armónicos como de compensación de potencia reactiva. Además, para los aparatos de alta potencia, se deben utilizar transformadores monofásicos dedicados y conectados directamente a la red de alta tensión. Estas medidas ayudan a mantener o aproximarse a un estado de equilibrio para cargas trifásicas en la red de distribución.



2. Selección de capacidad óptima del transformador de potencia:

El análisis revela que para transformadores con la misma capacidad, no hay mucha diferencia en la utilización de la carga y, como resultado, la pérdida anual de energía no varía significativamente. Por lo tanto, el requisito de capacidad del transformador de potencia no es muy estricto. El análisis de los datos de la curva muestra que con la misma capacidad del transformador de potencia, mayores pérdidas de carga dan como resultado mayores pérdidas generales del transformador de potencia y, a la inversa, menores pérdidas de carga conducen a una mayor aproximación a la utilización óptima de la carga, mejorando la eficiencia energética de todo el sistema eléctrico. En el proceso de selección de transformadores de potencia con diferentes capacidades, para cumplir con los requisitos técnicos, se deben elegir transformadores de potencia con menores costos operativos cuando las inversiones sean similares o cercanas. Preferiblemente se deben seleccionar transformadores de potencia con mejores especificaciones técnicas.



3.  Instalación de Reguladores Automáticos de Voltaje:

Durante el funcionamiento de los transformadores de potencia, la carga en los transformadores de distribución de energía puede afectar significativamente sus capacidades de ahorro de energía. Las investigaciones indican que cuando la carga en los transformadores de distribución excede su carga nominal en un 5%, las pérdidas de hierro en los transformadores de potencia aumentan significativamente, aproximadamente un 15%. Además, cuando la carga del transformador de potencia excede el valor nominal en un 10%, las pérdidas de energía en el transformador de potencia aumentan en un 50%. Por lo tanto, en el diseño de transformadores de potencia energéticamente eficientes, es esencial implementar un control automático de las cargas del transformador de potencia dentro del rango de tensión nominal. Actualmente, esta funcionalidad se logra mediante el uso de reguladores de voltaje automáticos. El funcionamiento de un regulador automático de voltaje es equivalente a un autotransformador trifásico, que mantiene los voltajes de distribución dentro del 20% de fluctuación, asegurando la estabilidad y eficiencia energética del sistema de distribución. Además, durante el funcionamiento de un regulador de voltaje automático, las tomas del transformador de potencia principal se pueden ajustar en función de las condiciones de carga en la red de distribución para garantizar que el voltaje de salida cumpla con los requisitos. Sin embargo, vale la pena señalar que este método tiene limitaciones, particularmente en el cumplimiento de los requisitos de estabilidad de voltaje para la transmisión de energía a larga distancia, lo que puede resultar en voltajes más altos cerca del transformador de potencia y voltajes más bajos más lejos, lo que lleva a una disminución en la calidad de la energía. Por lo tanto, cuando se instalan reguladores automáticos de voltaje, normalmente se combinan con sistemas de compensación de potencia reactiva para garantizar la calidad de la distribución.



6 Transformador de potencia de 6,3 mva utilizado en la subestación Parámetro técnico:



Capacidad nominal: 6,3 mva;
Modo: S11-M-6300 o depende;
Relación de voltaje: 33/11 kV, 35/6,3 kV, 30/10 10/6,6 etc.;
Sin pérdida de carga: 4,89 kW±15% o depende;
pérdida de carga: 35,0 kW±15% o depende;
Impedancia: 5,5% ± 15%;
Corriente de cortocircuito: ≤0,40%;
Nivel de aislamiento básico:

75kV/35kV(LI/CA) o 200kV/85kV(LI/CA);

Material de bobinado: 100% Cobre o 100% Aluminio;


Transformador de potencia CONSO·CN 6 de 6,3 mva utilizado en subestación Detalle:


Bobinado del transformador:



Transformador en aplicación:



Transformador de potencia CONSO·CN 6 de 6,3 mva utilizado en subestación Taller:


Taller de bobinado

Área de secado de bobinas

Área de llenado de aceite

Área de producto terminado


6 Transformador de potencia de 6,3 mva utilizado en el centro de pruebas de la subestación:



6 Transformador de potencia de 6,3 mva utilizado en la subestación Equipo de producción:


Horno transformador

Equipo de fundición

Máquina bobinadora de láminas


Transformador de potencia CONSO·CN 6 de 6,3 mva utilizado en subestación Listo para enviar:



Método del paquete:


Caja de madera

Estructura de acero



Etiquetas calientes: 6 Transformador de potencia de 6,3 Mva utilizado en subestación, China, fabricantes, fábrica, proveedores, precio, costo
