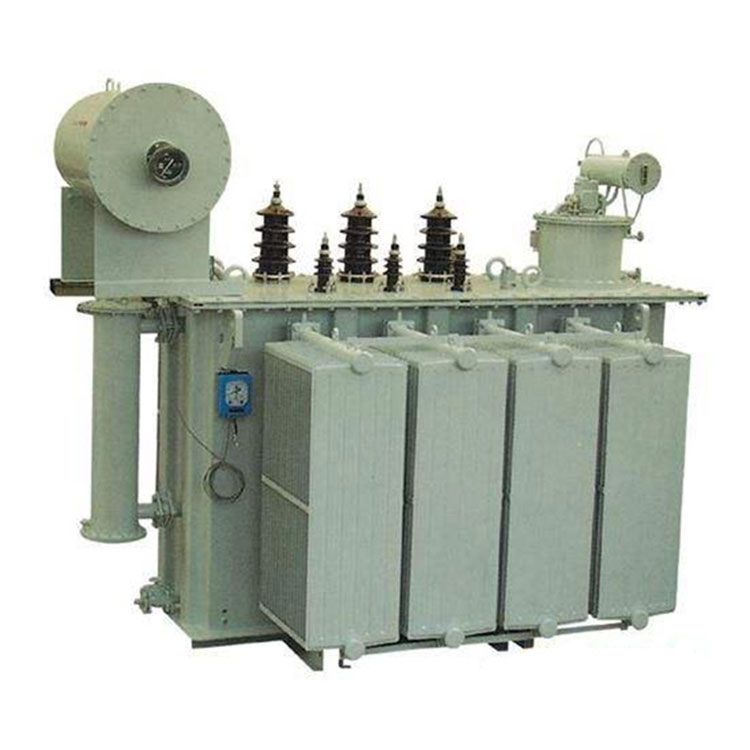

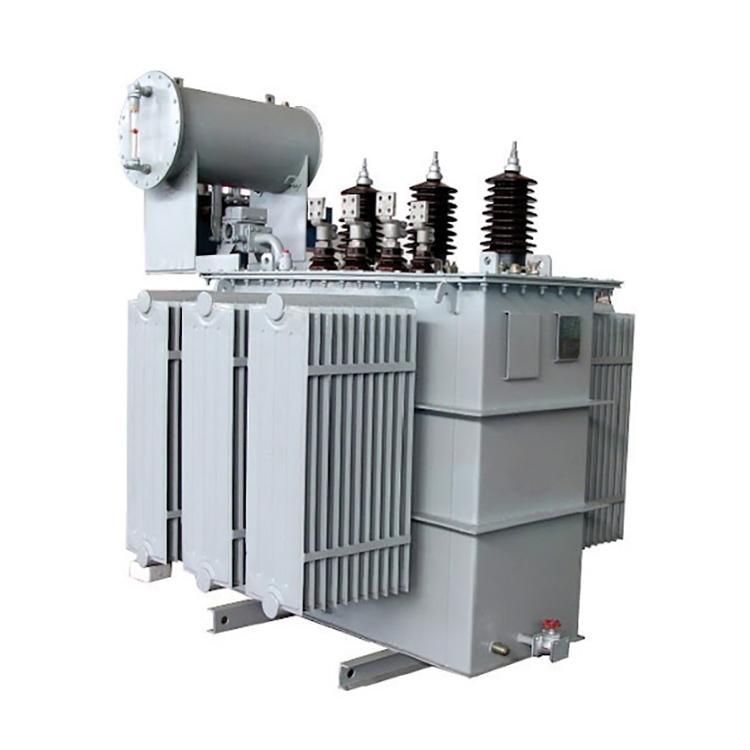

Transformador trifásico de 4 Mva en sistema de energía

Como fabricante experto de transformadores de potencia, Conso Electrical Technology and Science Co., Ltd tiene la capacidad de producir transformadores trifásicos de 4 Mva en sistemas de energía. Para satisfacer la demanda de energía de la planta química, la empresa siderúrgica y la empresa minera, Conso Electrical equipó una máquina de producción para tener la capacidad de fabricar transformadores de distribución y potencia de gran capacidad, como un transformador trifásico de 10/0,4 kV 4 mva. Cada vez más, Conso Electrical construye una asociación estable con varios grupos de clientes. No sólo se limita a la State Grid Corporation de China, sino también a los usuarios de terminales, como empresas manufactureras, muelles y centros comerciales.

Enviar Consulta

Descripción del Producto

Video

Transformador trifásico de 4 mva en sistema eléctrico Especificaciones de instalación:

1.Al empujar el transformador desde el lado ancho, el lado de bajo voltaje debe mirar hacia afuera. Al empujarlo desde un lado, el lado del aceite debe quedar hacia afuera para facilitar la inspección en vivo.

2.Distancias de seguridad en la sala de transformadores: Para transformadores de interior la distancia desde la puerta no debe ser inferior a 1 metro, y desde la pared no debe ser inferior a 0,8 metros. Para transformadores con una tensión nominal de 35 kV y superior, la distancia desde la puerta no debe ser inferior a 2 metros y desde la pared, no debe ser inferior a 1,5 metros. Los soportes para las líneas secundarias del transformador deben estar al menos a 2,3 metros del suelo y se deben agregar barreras protectoras a ambos lados de las líneas de alto voltaje. En los casos en que la sala del transformador tenga interruptores operativos, debe haber un ancho operativo de al menos 1,2 metros en el sentido de operación.

3. La sala de transformadores se considera un edificio resistente al fuego Clase I o Clase II, y los materiales utilizados para su puerta principal y ventanas de entrada/escape deben cumplir con los requisitos de seguridad contra incendios.

4. Se deben utilizar puertas de hierro en la sala del transformador y, si se utilizan puertas de madera, se deben revestir con láminas de acero galvanizado laminado en frío (comúnmente conocidas como láminas de hierro). El ancho y la altura de la puerta deben determinarse en función de la instalación del equipo, generalmente alrededor de 1,5 metros de ancho y 2,5 a 2,8 metros de altura, y la puerta debe abrirse hacia afuera. Para cuartos de distribución más pequeños (menos de 7 metros) se permite una salida, pero para los que superen los 7 metros no deberá haber menos de dos salidas.

5. La altura del techo de la sala del transformador debe cumplir con los requisitos de diseño, generalmente no menos de 4,5 a 5 metros.

6. Las rejillas de entrada y salida deben tener una capa interior con aberturas de malla que no excedan los 10 mm x 10 mm para evitar la entrada de animales. Para las aberturas de entrada a nivel del suelo, no se requieren persianas, pero se deben instalar barras de hierro verticales fuera de la malla para evitar daños mecánicos a la malla. Las barras de hierro verticales pueden fabricarse de acero redondo de 1 mm de diámetro con un espaciado de 100 mm.

7.La parte superior de las ventanas de escape en la sala del transformador debe estar cerca de las vigas. La temperatura durante la ventilación natural no debe exceder los 45°C. El área efectiva de la salida debe ser entre 1,1 y 1,2 veces mayor que el área efectiva de la entrada de aire.

8. Cuando la temperatura del aire entrante para ventilación natural es de 30°C, la distancia desde el piso de la sala del transformador hasta el piso exterior debe ser de 0,8 metros. Cuando la temperatura del aire entrante es de 35°C, la distancia debe ser de 1 metro.

9. No debe haber tuberías no eléctricas que pasen por la sala del transformador. Se deben tomar medidas para evitar que animales pequeños entren en los conductos de cables.

10. Cuando la cantidad de aceite de un solo transformador exceda los 600 kg, se debe proporcionar un pozo de aceite.

Transformador trifásico de 4 mva en sistema eléctrico Parámetro técnico:

Capacidad nominal:	4 mva;
Modo:	S13-M-4000 o depende;
Relación de voltaje:	11/0,415 kV, 22/0,433 kV, 35/0,4 kV;
Sin pérdida de carga:	como requisito del cliente o IEC 60076;
pérdida de carga:	como requisito del cliente o IEC 60076;
Impedancia:	5,5% ± 10%;
Corriente de cortocircuito:	≤0,4%;
Grupo de vectores:	Hombre11, Maíz11;
Aumento de temperatura (parte superior del aceite/promedio de liquidación): 6	0K/65K o depende;
