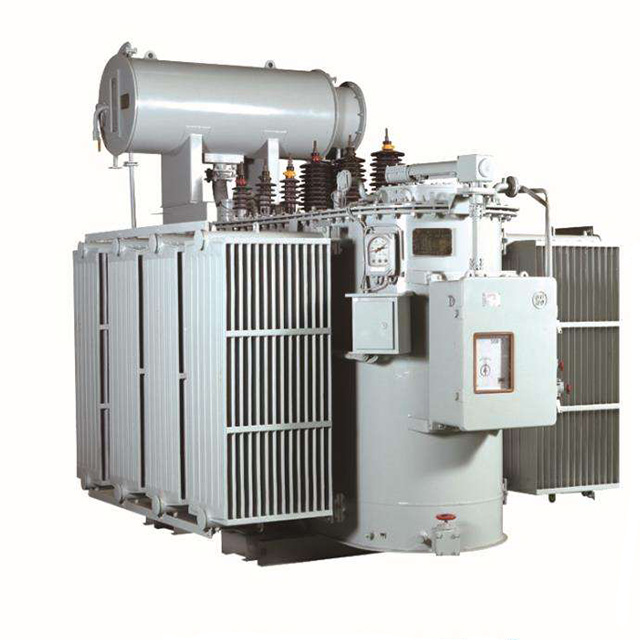

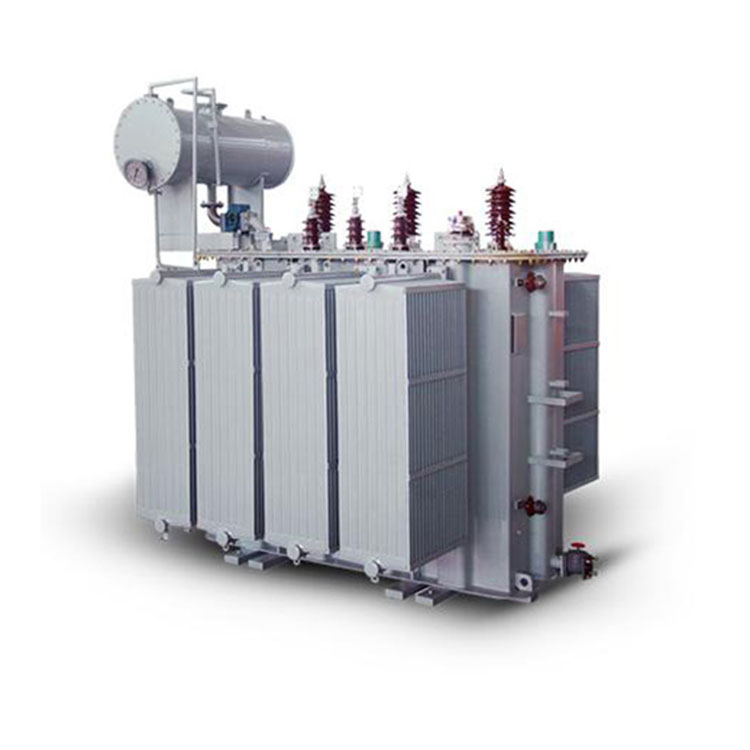

Transformador de central eléctrica industrial de 35kv y 20mva

Un transformador de 35 kV y 20 MVA es un componente crítico en la transmisión y distribución de energía en una instalación industrial. Conso Electrical Technology and Science Co., Ltd se dedica a la construcción de transformadores eléctricos de 35 kV de alta calidad. Con una sólida trayectoria desde 2006, Conso Electrical ha establecido un sólido sistema de gestión de calidad para la fabricación de transformadores de potencia. Tras el diseño del transformador de potencia de 35 kV, los ingenieros supervisan cada paso del proceso de producción. Las pruebas de fábrica son imperativas para cada transformador de planta de energía industrial de 35 kV y 20 MVA, especialmente cuando se envía al extranjero, donde se realizan pruebas de fugas varias veces para mayor seguridad.

Enviar Consulta

Descripción del Producto

Video

Características del transformador de planta de energía industrial de 35kv y 20mva:

Al analizar la estructura de los transformadores de plantas de energía industriales de 35 kv y 20 mva, el núcleo y los devanados son los dos componentes esenciales de un transformador, que desempeñan funciones importantes y cumplen propósitos importantes durante la operación del transformador. En un transformador de planta de energía industrial de 35 kv y 20 mva, el núcleo sirve como circuito magnético y columna vertebral mecánica, y consta de las columnas del núcleo y el yugo del núcleo. Las columnas centrales sirven principalmente para acomodar el devanado, creando una serie de vías eléctricas, mientras que el yugo central es el componente principal que completa el circuito de todo el sistema de energía. El núcleo juega un papel crucial a la hora de facilitar el funcionamiento del yugo central. Al mismo tiempo, mientras el yugo del núcleo realiza su función, el núcleo también debe cumplir las condiciones para una conexión a tierra confiable, cumpliendo así la importante función del núcleo. Los devanados constituyen otro componente crítico del transformador de la planta de energía industrial de 35 kv y 20 mva, y sirven como circuito eléctrico del transformador. Para mejorar la vida útil y la calidad de los transformadores en la operación práctica, existen requisitos estrictos para el rendimiento eléctrico, la resistencia al calor y la resistencia mecánica de los componentes del devanado. En consecuencia, la mayoría de las compañías eléctricas tienden a preferir los devanados concéntricos debido a su estructura simple y su conveniencia en la fabricación, lo que los adopta ampliamente en diversas aplicaciones que se alinean con el estilo de vida de las personas y las demandas corporativas.

Parámetro técnico del transformador de planta de energía industrial de 35kv 20mva:

Capacidad nominal:	20.000 kva o 20 mva;
Modo:	S11-M-20000 o depende;
Voltaje primario:	30 kV, 33 kV, 35 kV, 38,5 kV;
Voltaje secundario:	6,3 kV, 10 kV, 15 kV, 20 kV;
Sin pérdida de carga:	14,40 kW±15% o depende;
pérdida de carga:	79,5 kW±15% o depende;
Impedancia:	8,0% ± 15%;
Corriente de cortocircuito:	≤0,3%;
Material de bobinado:	Bobinado 100% Cobre;
