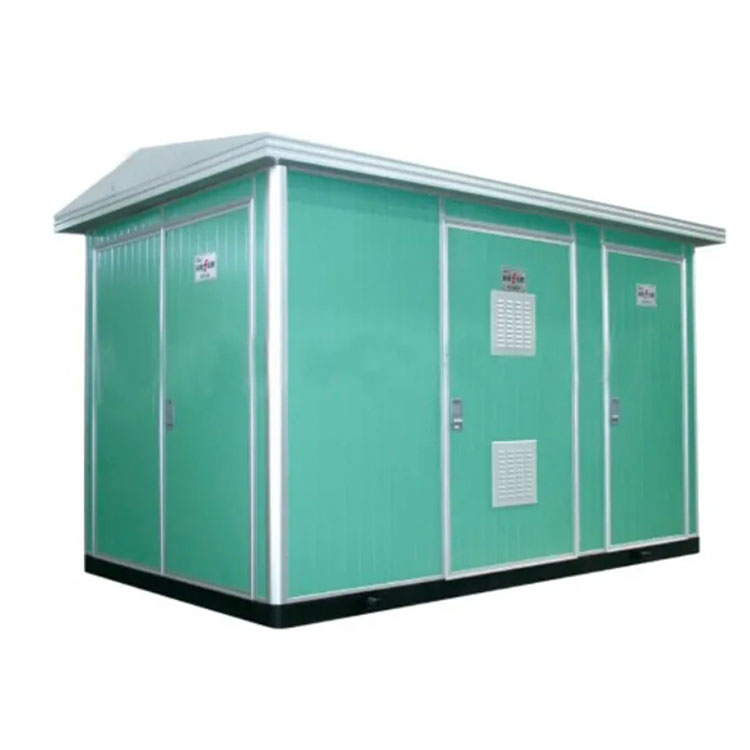

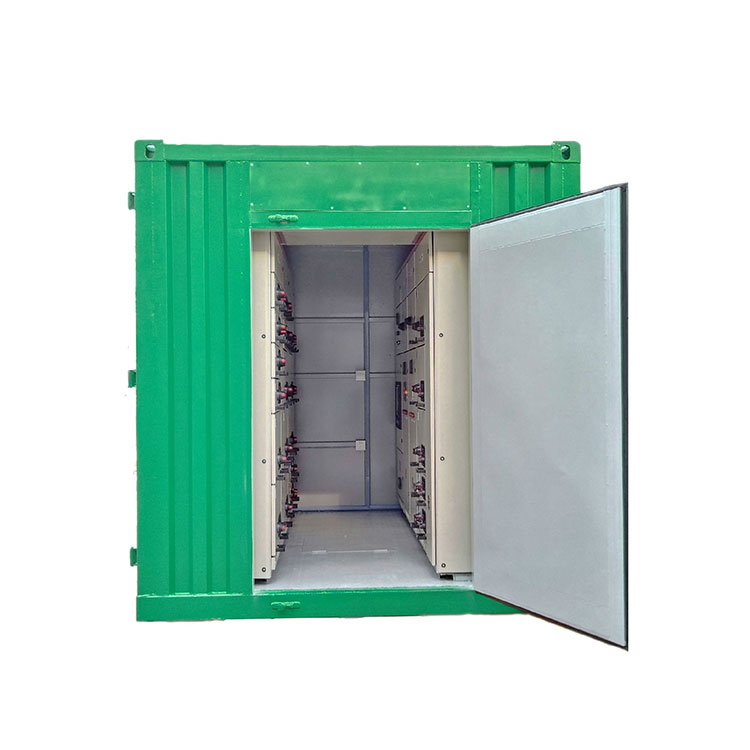

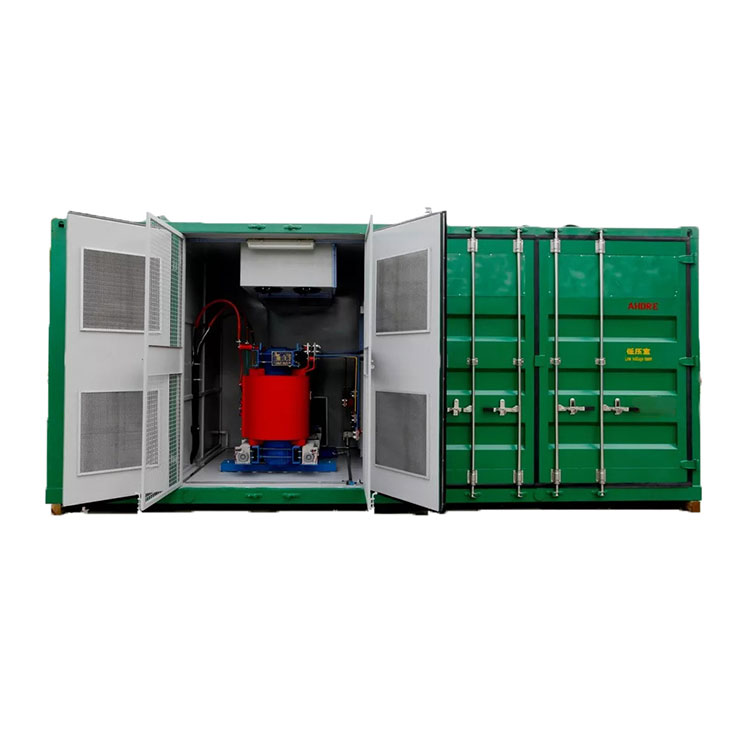

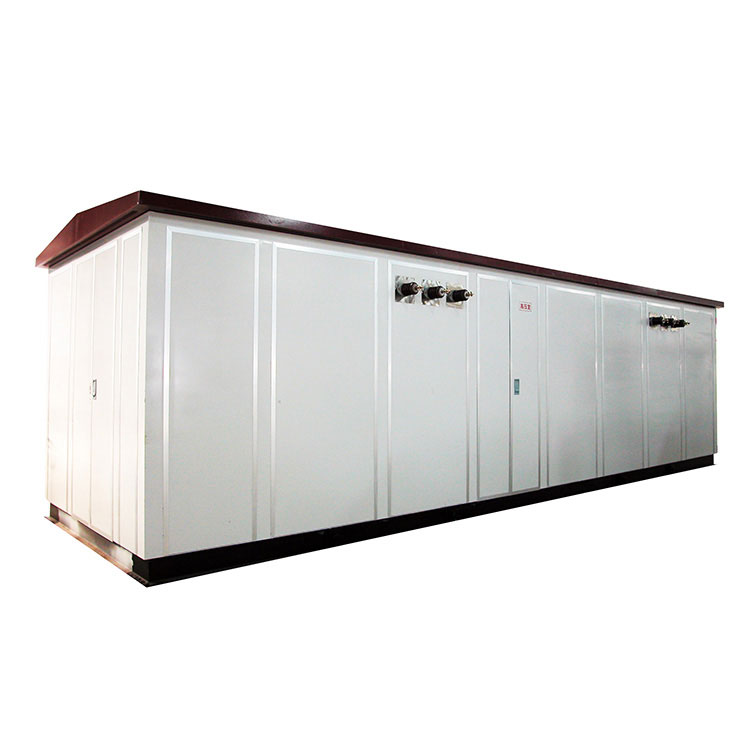

Subestación unitaria compacta de 33kv

Conso Electrical Science and Technology Co., Ltd es una de las primeras fábricas en producir subestaciones unitarias compactas de 33 kv. Ha acumulado una valiosa experiencia mediante el suministro de subestaciones compactas de 33 kv a centrales hidroeléctricas, centrales solares y empresas mineras desde el año 2006. La fábrica tiene su sede en el Parque Industrial Central de la ciudad de Yueqing. Si es necesario, Conso Electrical podría proporcionar capacitación vocacional sobre inspección de productos para clientes a largo plazo del área de ultramar para mejorar el servicio postventa.

Enviar Consulta

Descripción del Producto

Video

Introducción a la subestación de unidad compacta de 33 kv:

Una subestación compacta tipo caja es un conjunto completo de equipos de distribución de energía diseñados para un voltaje nominal de 6-35 kV y una frecuencia de CA de 50 Hz. La capacidad del transformador varía de 50 a 1600 KVA. La subestación compacta tipo caja es adecuada para su uso como subestación en edificios, áreas residenciales, hoteles, hospitales, parques y diversas instalaciones temporales. Se caracteriza por su fuerte integración, tamaño compacto, espacio mínimo, diseño estético, fácil instalación, operación confiable y bajos requisitos de mantenimiento. La subestación compacta tipo caja consta de tres componentes principales firmemente encerrados dentro de uno o varios recintos: un dispositivo de distribución de alto voltaje, un transformador y un dispositivo de distribución de bajo voltaje. En el lado de alto voltaje, las opciones incluyen interruptores de carga, disyuntores de vacío o disyuntores de bajo nivel de aceite, mientras que el transformador puede ser de tipo seco sumergido en aceite o de resina epoxi. La subestación compacta tipo caja se puede utilizar tanto en sistemas de distribución en anillo como en sistemas de suministro de energía de terminales de distribución radial.

Parámetro técnico de la subestación de unidad compacta de 33 kv:

Panel en el lado primario:	Aparamenta de aislamiento de gas SF6 de 33 kV;
Panel en el lado secundario:	RMU de 11 kV, KYN28, HXGN; GGD, GCK, GCS, MNS de 0,4 kV;
Capacidad del transformador:	50 kVA a 1600 kVA (33/0,4 kV); 400 kVA a 20000 kVA (33/11 kV);
Primaria Máx. Tensión de trabajo:	40,5 kilovoltios;
Secundaria Máx. Tensión de trabajo:	12 kV o 0,4 kV;
Altitud:	a no más de 1000 m sobre el nivel del mar;
Temperatura de trabajo:	-25 ℃ a 40 ℃;
Material del recinto:	Contenedor;
Frecuencia nominal: 5	0Hz o 60Hz;
Humedad relativa:	≤95%(promedio diario), ≤90%(promedio mensual).
