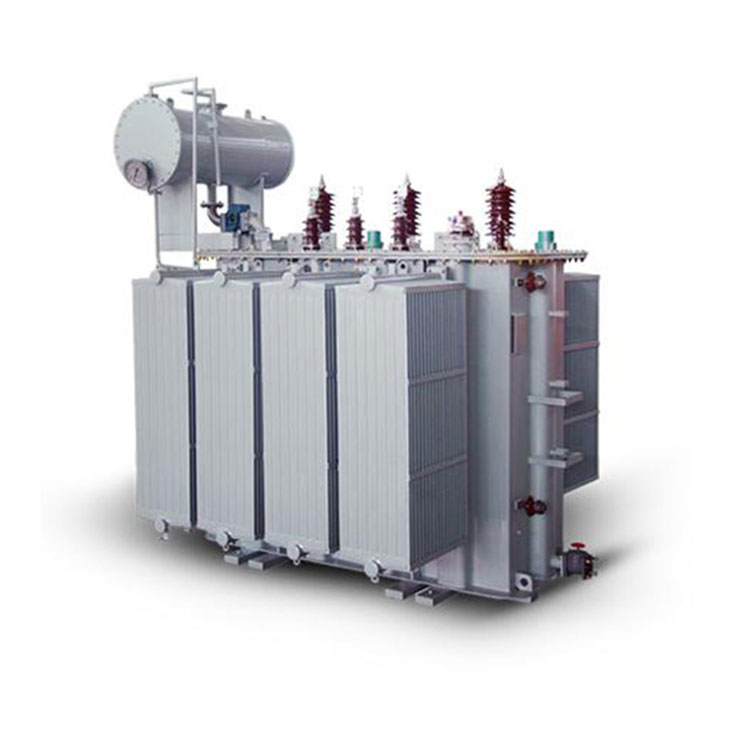

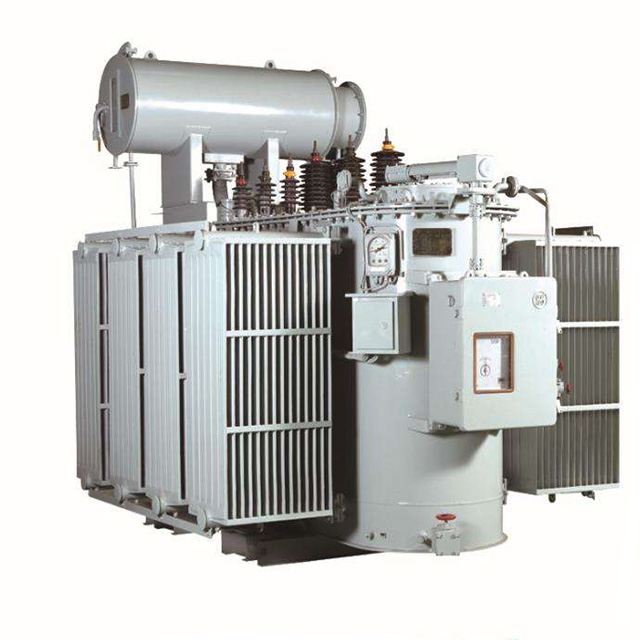

Transformador de fuente de alimentación 33 11 Kv 20 Mva

Conso Electrical Technology and Science Co., Ltd ha sido un fabricante de alta tecnología de tamaño mediano para producir transformadores de potencia de 33 kv desde el año 2006. Tiene una planta de fabricación de 12000 m2, ubicada en el parque industrial central de la ciudad de Yueqing, provincia de Zhejiang, China, para ensamblar. Transformadores de potencia de gran capacidad de 33kv, como por ejemplo un transformador de alimentación de 33 11 kv 20 mva. La empresa cuenta con un sistema de selección de proveedores bien desarrollado para garantizar que cada componente ensamblado en un transformador de suministro de energía de 33, 11 kv y 20 mva sea confiable. Además, en Conso Electrical es esencial que el ingeniero de diseño inspeccione el procedimiento para garantizar que las pruebas de fábrica se realicen sin problemas.

Enviar Consulta

Descripción del Producto

Video

Transformador de alimentación 33 11 kv 20 mva Características:

1. Devanado de alto voltaje con tecnología de devanado de tira de cobre para mejorar la resistencia a las sobretensiones.

2. Bobinado de bajo voltaje con tecnología de bobinado de lámina de cobre, utilizando materiales aislantes de grado A premium para un aislamiento de alta calidad.

3. Fuga mínima, alta resistencia mecánica y fuerte capacidad de resistencia a cortocircuitos.

4. Núcleo de hierro con una estructura escalonada totalmente en inglete de 45°: el mecanizado de precisión se garantiza mediante el uso de máquinas de corte por láser y equipos de punzonado, corte y plegado CNC.

5.Tratamiento de recubrimiento en polvo electrostático, que proporciona una adhesión duradera de la pintura (resistencia a la corrosión superior a 100 horas, dureza ≥ 0,4).

6.Estructura completamente sellada, sin mantenimiento y sin mantenimiento, con una vida útil operativa normal de más de 20 años.

7. Hojas de acero al silicio de grano orientado laminadas en frío de alta calidad con aislamiento de óxido mineral para el material del núcleo de hierro (procedentes de Baosteel y Wusteel en China).

8. Al controlar el proceso de corte y apilado de láminas de acero al silicio, se minimizan las pérdidas, la corriente sin carga y los niveles de ruido.

9.Refuerzo especial del núcleo de hierro para garantizar la integridad estructural del transformador tanto durante el funcionamiento normal como durante el transporte.

10. Devanado de bajo voltaje fabricado con lámina de cobre de alta calidad para una excelente resistencia al aislamiento.

11. El devanado de alto voltaje generalmente se fabrica con alambre de cobre aislado para una resistencia excepcional a la tensión radial causada por cortocircuitos.

Transformador de alimentación 33 11 kv 20 mva Parámetro técnico:

Capacidad nominal:	20000kVA o 20mva;
Modo:	SZ11-M-20000 o depende;
Relación de voltaje:	33/11 kilovoltios;
Sin pérdida de carga:	15500 W±15% o depende;
pérdida de carga:	82700 W±15% o depende;
Impedancia:	8,0±15%;
Sin carga Actual:	≤0,30%;
Grupo de vectores:	YNd11;
Nivel de aislamiento básico:	200k
