Subestación montada en poste de 11kv 440v

Conso Ciencia y Tecnología Eléctrica Co., Ltd. es un fabricante que produce transformadores de distribución y cajas de distribución de bajo voltaje para exteriores. Son el componente principal de una subestación montada en poste de 11 kv y 440 v. Para mantener la competitividad, Conso Electrical comenzó a proporcionar el otro accesorio de una subestación montada en poste de 11 kv y 440 v en 2016. Durante ese año, la compañía logró el gran éxito que ganó las licitaciones de State Gird Corporation en Mongolia Interior, Sichuan y Heilongjiang cada año. .

Enviar Consulta

Descripción del Producto

Siéntase invitado a visitar nuestras instalaciones de vanguardia y explorar la oportunidad de adquirir la subestación montada en poste de 11 kV 440 V más reciente, rentable y superior. Ingrese a un ámbito donde la calidad se une a la asequibilidad y la tecnología de vanguardia converge con sus necesidades de energía. Anticipamos con entusiasmo la posibilidad de colaborar con usted, garantizando una asociación perfecta que se alinee perfectamente con el panorama dinámico de la industria de la energía eléctrica. Su viaje hacia soluciones energéticas confiables y eficientes comienza aquí y estamos listos para emprenderlo juntos. Visite nuestra fábrica, donde le espera la excelencia en productos y colaboración.

Video

Introducción a las subestaciones montadas en postes de 11kv 440v:

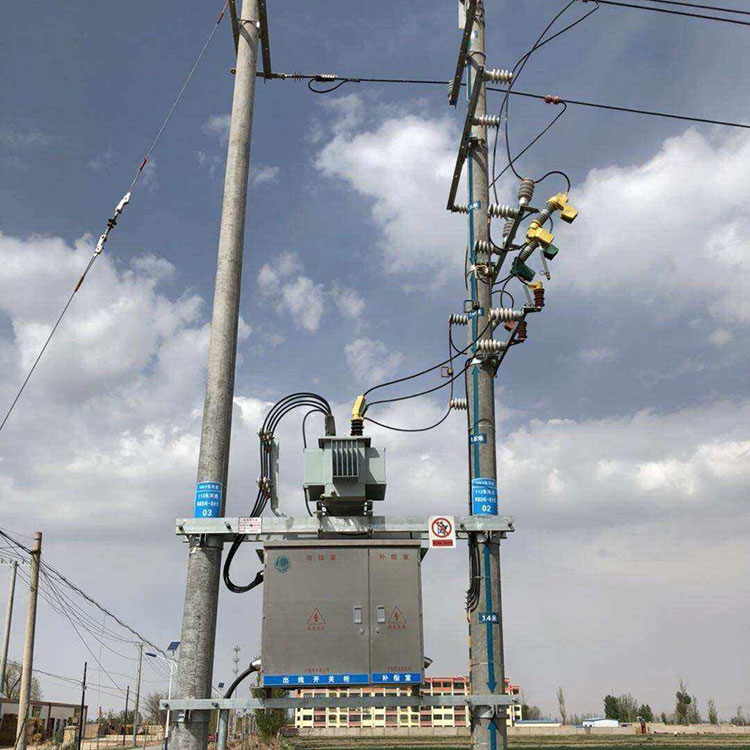

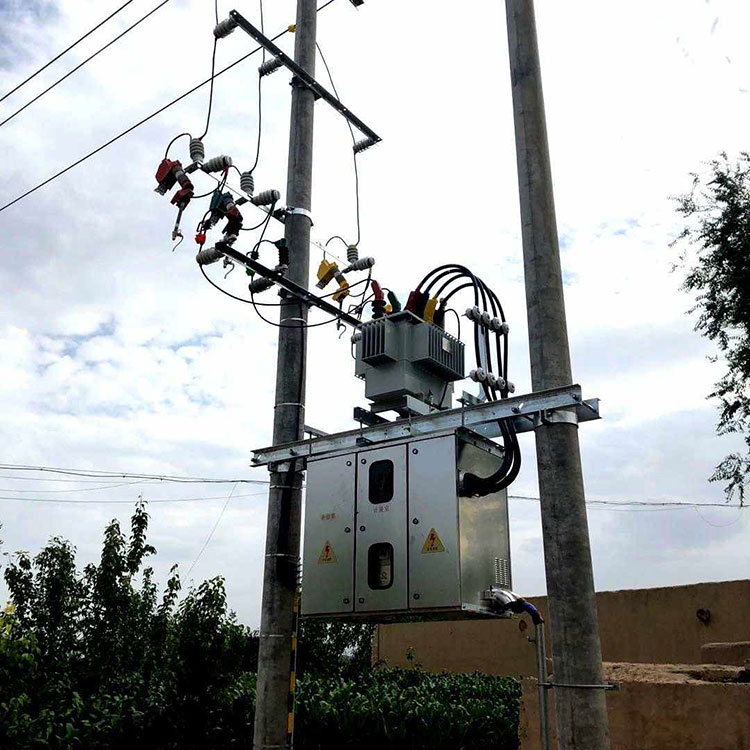

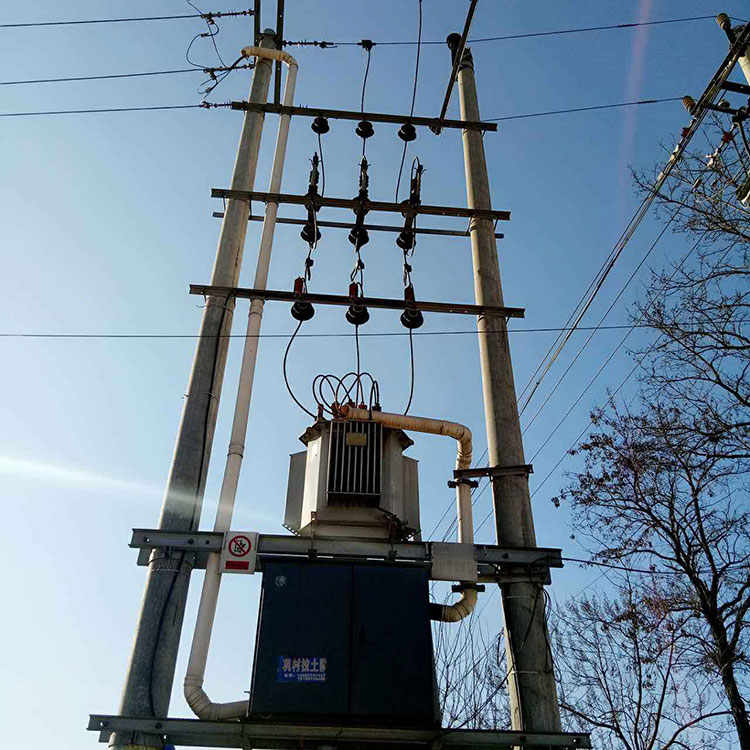

Una subestación montada en poste de 11 kv y 440 v es un novedoso conjunto eléctrico integrado con el transformador como componente principal. Integra una caja de distribución integral de bajo voltaje (gabinete JP), fusibles, pararrayos, accesorios de hierro, accesorios, alambres, cables y otros accesorios de alto y bajo voltaje en una sola unidad combinada. Este equipo se caracteriza por su estructura compacta, diseño racional, construcción conveniente y ventajas operativas, lo que lo hace ampliamente utilizado en redes de distribución urbanas y rurales de 11kV:0.4kV, y actualmente es una de las instalaciones más utilizadas en 11kV:0.4kV. sistemas de distribución.

Características de la aplicación:

Alta rentabilidad, reducción de los costos de inversión en la red eléctrica y mejora de la eficiencia de la inversión en equipos.

Alto grado de integración, ocupando un espacio reducido, con mínima dificultad de diseño e instalación.

Operación y mantenimiento convenientes, incluidos procedimientos sencillos para el apagado y restablecimiento de la energía.

Lista de accesorios para subestaciones montadas en poste de 11 kv y 440 v (montaje frontal de 400 kva):

Nombre del material	Especificación y modelo	Unidad	CANTIDAD (por set)	Comentarios
Cable aislado de bajo voltaje.	JKTRYJ-1/300	M	18
Tendido de cables	BV-35	M	15
Pararrayos tipo gota	HY5WS-17/50 DL caucho de silicona	colocar	1	Equipado con cubierta aislante
transformador	S13-M-400kVA 10/0,4kV Dyn11	pedazo	1
Bloques de terminales	Estándar IEC DT-35, estañado en caliente Equipado con junta de doble tuerca	colocar	21
Bloques de terminales	Estándar IEC DT-300, estañado en caliente Equipado con junta de doble tuerca	colocar	4
Bloques de terminales	Estándar DTL-50 IEC, estañado en caliente Equipado con junta de doble tuerca	colocar	3
Abrazadera de canal paralelo irregular aislada de cobre	JBT-16/120	colocar	3	Equipado con cubierta aislante
Abrazadera de cable de conexión a tierra aislada	JDL-16/120 Puesta a tierra lateral del anillo de polarización		3	Equipado con cubierta aislante
Aislador de poste	R5ET105L		12
Caja de distribución de bajo voltaje.	JP-400kVA		1
Cable aislado de alto voltaje	JKLYJ-10/50	M	30
Cable aislado de alto voltaje	JKRYJ-10/35	M	18
Fusible tipo gota	Aislamiento de porcelana RW13-12F/200A Cada fusible está equipado con 2 fusibles de 40 A.	colocar	3
Cabezal de pilote de cableado de alta tensión	Transformador 400kVA Tensión primaria Fase ABC Pinza del equipo	colocar	3	Para JKRYJ-10/35 Equipado con cubierta aislante
Cabezal de pilote de cableado de baja tensión	Transformador 400kVA Tensión secundaria fase abc Abrazadera del equipo	colocar	3	Para JKTRYJ-1/300 Equipado con cubierta aislante
Cabezal de pilote de cableado de baja tensión	Transformador 400kVA Tensión secundaria Fase N Pinza del equipo	colocar	1	Para JKTRYJ-1/300 Equipado con cubierta aislante
Abrazadera aislada para canales paralelos irregulares	JBL-16/120	colocar	6	Equipado con cubierta aislante
Funda de alambre aislada de bajo voltaje	V-300	colocar	4	R,G,Y,B
Soporte de instalación de transformador y accesorios.	Poste ZX-400kVA de 12 metros, montaje frontal	colocar	1	Galvanizado en caliente
