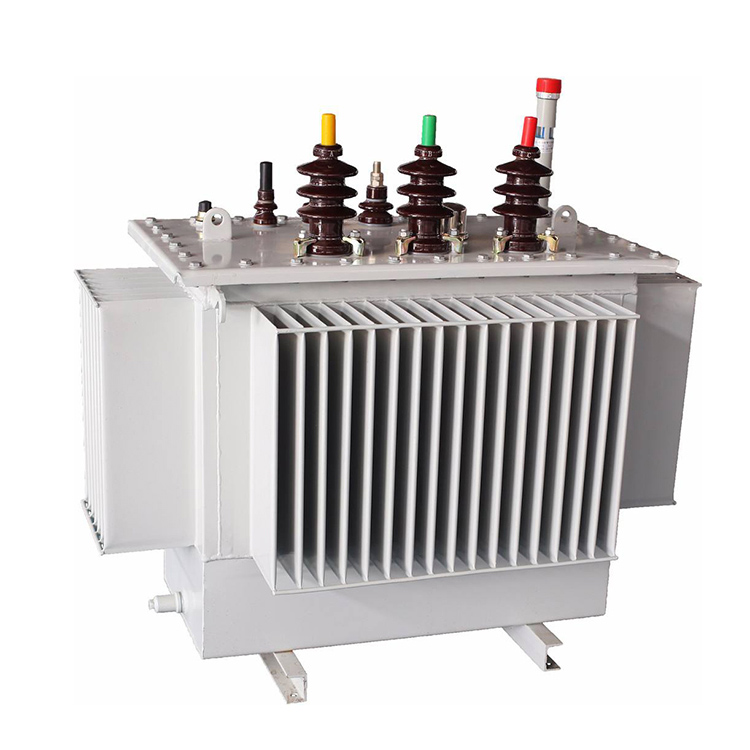

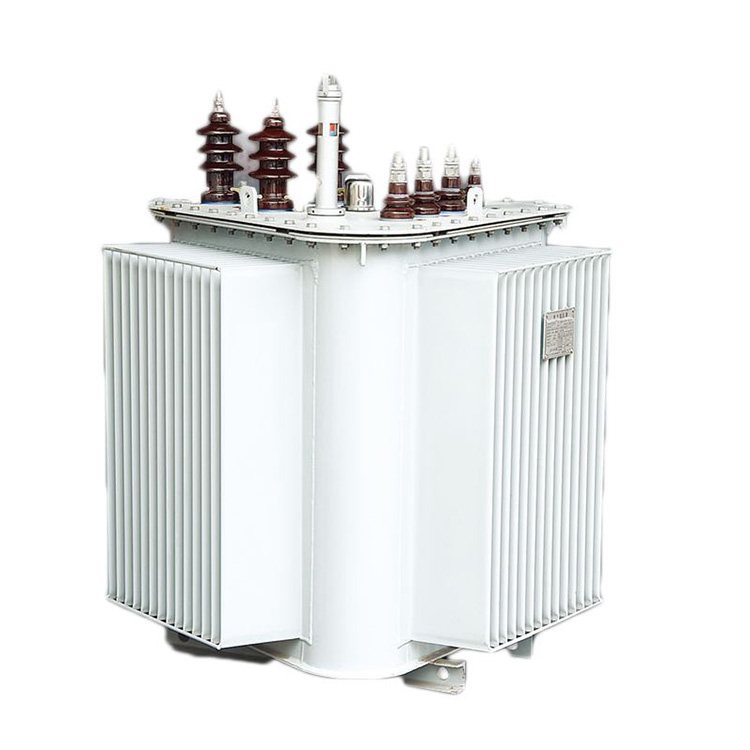

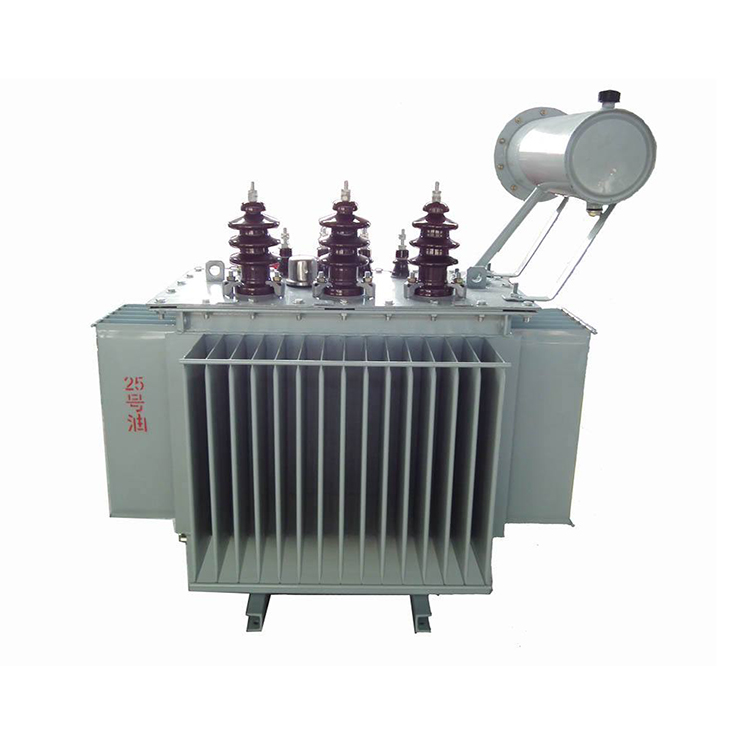

Transformador de distribución trifásico de 11kv y 200kva

Como fabricante competitivo, Conso Electrical Science and Technology Co., Ltd se ha concentrado en fabricar transformadores de distribución y transformadores de subestaciones en mayor cantidad y con una calidad mejorada, especialmente para los transformadores de distribución de uso común, como el transformador de distribución trifásico de 11 kv y 200 kva. Aunque Conso electric es una fábrica de producción de capacidad media, puede producir más de 500 transformadores de distribución trifásicos de 11 kv y 200 kva en 50 días. Suministramos transformadores de distribución de alta eficiencia a las sucursales de Mongolia Interior de la red estatal, sucursales de Sichuan, sucursales de Heilongjiang, etc. Estaríamos encantados de que pudiera visitar nuestra fábrica.

Enviar Consulta

Descripción del Producto

Video

Mantenimiento del transformador de distribución trifásico de 11kv y 200kva:

1.Capacidad:

Durante el funcionamiento normal, la carga eléctrica en el transformador de distribución trifásico de 11 kv y 200 kva debe mantenerse en aproximadamente el 75-90 % de la capacidad nominal del transformador.

2.Temperatura:

Los medidores de temperatura instalados en el transformador de distribución trifásico de 11 kv y 200 kva deben registrarse durante las inspecciones de rutina. Para transformadores desatendidos, se deben registrar el voltaje, la corriente y la temperatura superior del aceite durante cada inspección programada. Además, para los transformadores de distribución, la carga en ciertas fases debe medirse durante los períodos de carga máxima. Si se detecta un desequilibrio, se debe considerar la redistribución. El período de medición debe cumplir con las regulaciones locales.

3.Monitoreo de aislamiento:

Antes de la puesta en servicio o después de un mantenimiento importante, se debe medir la resistencia de aislamiento de la bobina de los transformadores de distribución trifásicos de 11 kv y 200 kva (generalmente después del secado) y los valores obtenidos, junto con la medición de la temperatura del aceite, se deben registrar en la tarjeta histórica del transformador. La resistencia de aislamiento de los devanados de las bobinas debe medirse utilizando un megaóhmetro con un rango de 1000 a 2500 voltios. Los valores específicos de resistencia de aislamiento permitidos no están definidos.

La comparación entre los valores de resistencia de aislamiento medidos durante la operación del transformador y los obtenidos antes de la puesta en servicio o después del secado sirve como indicador principal de la condición de aislamiento del transformador. Las mediciones de resistencia de aislamiento deben realizarse a la misma temperatura, utilizando el mismo voltaje de megaóhmetro, en la medida de lo posible.

4.Rango actual:

La corriente de desequilibrio máxima permitida en los terminales de bajo voltaje del transformador de distribución trifásico de 11 kv y 200 kva no debe exceder el 25% del valor nominal. El rango permitido para la variación del voltaje de la fuente está dentro del ±5% del voltaje nominal.

5.Sobrecarga:

En casos excepcionales, los transformadores de distribución trifásicos de 11 kv y 200 kva pueden funcionar con sobrecarga durante un período breve, pero durante el invierno, la sobrecarga no debe exceder el 30 % de la carga nominal, y durante el verano, no debe exceder el 15 % de la carga nominal. .

Datos técnicos del transformador de distribución trifásico de 11kv y 200kva:

Capacidad nominal:	200 kVA;
Modo:	S13-M.R-200/11 o depende;
Voltaje primario:	11kV;
Voltaje secundario:	adherirse a los clientes;
Sin pérdida de carga:	240 ±10% W;
Pérdida de carga:	2600 ±10% W;
Impedancia:	4,0% ± 10%;
Material de aislamiento:	Aceite mineral o resina epoxi;
Voltaje soportado de frecuencia de potencia:	35kV;
Tensión soportada de impulso de iluminación:	75kV.
